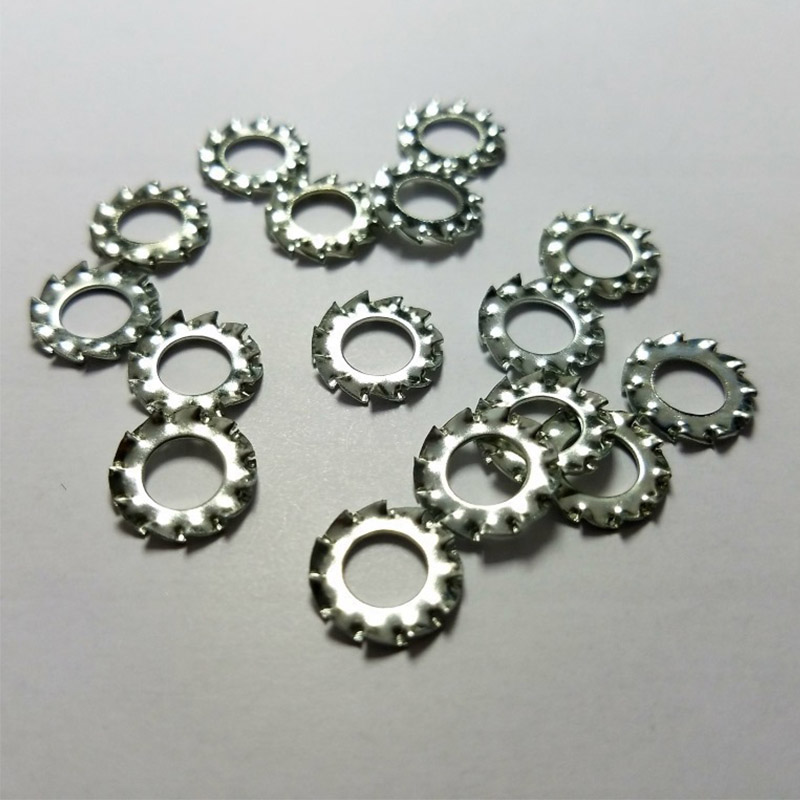

Podkładki zabezpieczające z zębami ząbkowanymi

Fabryczne podkładki zabezpieczające Xiaoguo® z zębami ząbkowanymi są kompaktowe i łatwe do przechowywania oraz dobrze sprawdzają się w wąskich przestrzeniach montażowych. Sugerujemy składanie zamówień hurtowych, co ułatwia przechowywanie zapasów, a także zapewnia lepsze ceny jednostkowe.

Wyślij zapytanie

Opis produktu

1) Czy muszę używać klucza dynamometrycznego podczas montażu podkładek zabezpieczających z zębami ząbkowanymi?

Zdecydowanie zaleca się stosowanie. Wystarczy dokręcić zgodnie ze standardowym zalecanym momentem obrotowym dla śrub lub nakrętek.

(2) Jak możemy zapobiec zarysowaniu powierzchni przedmiotu obrabianego przez uszczelkę?

Same zęby wgryzają się w powierzchnię i nie da się całkowicie uniknąć nawet najmniejszych zadrapań.

(3) Co się stanie, jeśli podkładka zostanie dokręcona zbyt mocno?

Nadmierne dokręcenie spowoduje całkowite spłaszczenie zębów, co spowoduje utratę elastyczności podkładki i gwałtowne pogorszenie działania zapobiegającego poluzowaniu.

(4) Czy muszę oczyścić powierzchnię przed zamontowaniem podkładek zabezpieczających z ząbkami ząbkowanymi?

Tak. Należy usunąć warstwę oleju, opiłków żelaza, farby lub tlenku z łba śruby/podstawy nakrętki oraz powierzchni przedmiotu obrabianego.

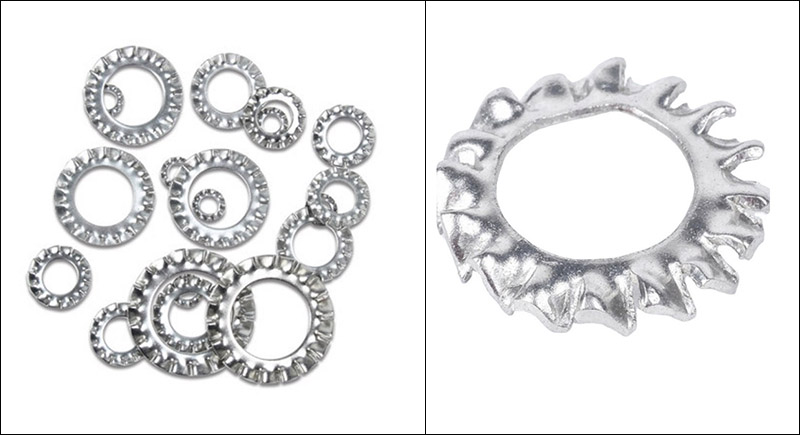

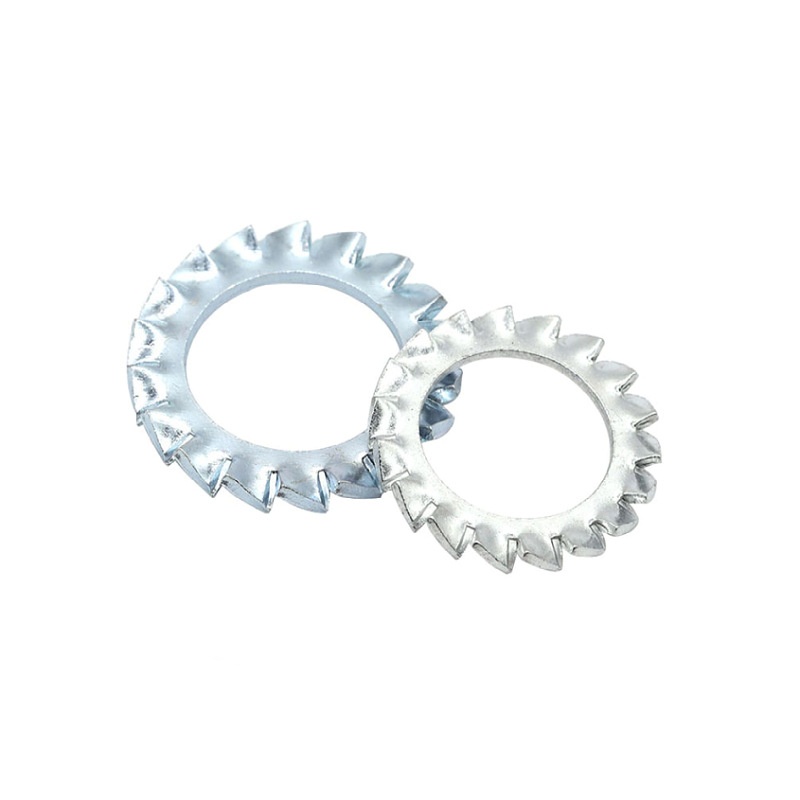

Lock Washers with Serrated Toothed

Właściwy montaż podkładek zabezpieczających z ząbkami ząbkowanymi ma kluczowe znaczenie dla zapewnienia ich działania zapobiegającego poluzowaniu i przewodności elektrycznej.

(1) Oczyść powierzchnie stykowe

Usuń olej, opiłki żelaza, warstwę farby lub tlenku ze spodu śrub lub nakrętek oraz z powierzchni obrabianych przedmiotów.

(2) Potwierdź kierunek podkładki (najważniejsze)

Powierzchnia zęba musi być skierowana w stronę powierzchni styku łba śruby lub nakrętki, a płaska powierzchnia powinna być skierowana na zewnątrz przedmiotu obrabianego.

Odwrócenie montażu spowoduje: Brak możliwości zazębienia się zębów i całkowitą utratę funkcji zapobiegającej poluzowaniu.

(3) Zamontuj podkładkę. Umieść podkładki zabezpieczające z ząbkami ząbkowanymi pod łbem śruby lub nakrętką i trzymaj je wyrównane pośrodku śruby.

(4) Najpierw dokręć ręcznie. Przekręć ręcznie śrubę lub nakrętkę, aż podkładka lekko dotknie powierzchni części. Zęby nie wgryzają się w tym momencie całkowicie.

(5) Dokręcić standardowym momentem. Użyj klucza dynamometrycznego, aby dokręcić śrubę i nakrętkę zgodnie ze standardowymi wymaganiami dotyczącymi momentu obrotowego. Zęby podkładki same zapadną się w powierzchnię podczas dokręcania, więc nie ma potrzeby ponownej regulacji momentu obrotowego. Nie używaj klucza udarowego z nadmierną siłą, gdyż zęby mogą się ślizgać, a podkładki zabezpieczające z zębami ząbkowanymi ulegną deformacji.

(6) Sprawdź po instalacji. W przypadku stosowania do uziemienia elektrycznego, po dokręceniu sprawdź rezystancję pomiędzy śrubą a przedmiotem obrabianym za pomocą multimetru, aby zagwarantować stabilną przewodność. Wartość rezystancji powinna być bliska 0 Ω.

Lock Washers with Serrated Toothed

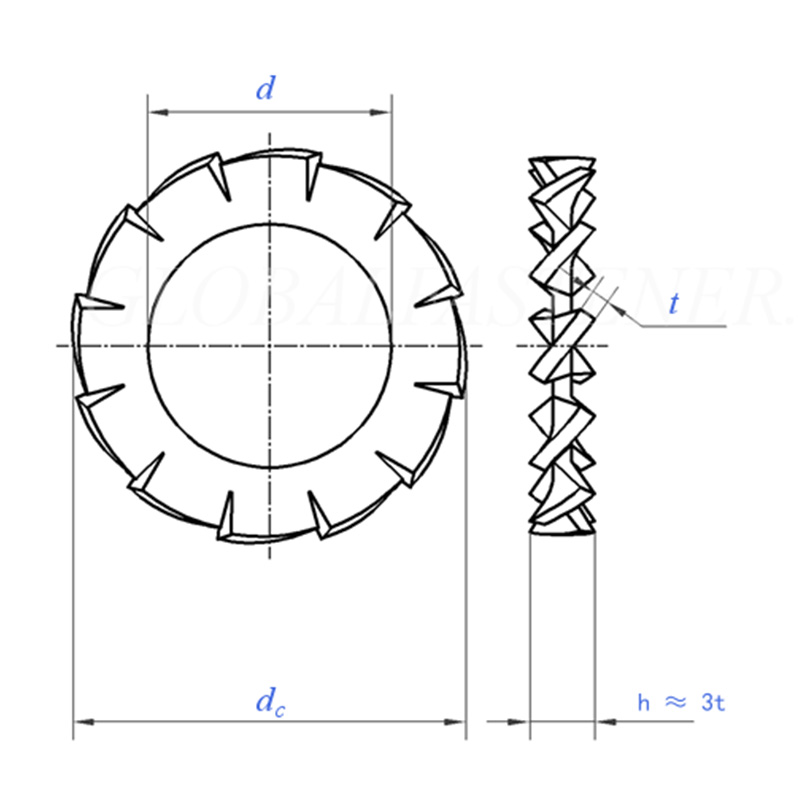

Rozmiar		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = rozmiar nominalny	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
DC	max=rozmiar nominalny	3.6	4.5	5.5	6	7	8	10	11	12.5	15
DC	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Liczba zębów	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednostekkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Dla nominalnej średnicy gwintu		M1.6	M2	M2,5	M3	M3,5	M4	M5	M6	M7	M8

Rozmiar		10.5	13	15	17	19	21	23	25	28	31
d	min = rozmiar nominalny	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=rozmiar nominalny	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Liczba zębów	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednostekkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Dla nominalnej średnicy gwintu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
