Nakrętka spawana kwadratowa M10

Nakrętki spawane xiaoguo® M10 są produkowane tak, aby były kompatybilne z różnymi parametrami spawania, umożliwiając szybkie mocowanie na elemencie obrabianym, skracając czas instalacji i zwiększając ogólną wydajność pracy.

Model:Q 371-1999

Wyślij zapytanie

Opis produktu

Kontrola jakości

Istotą kontroli jakości kwadratowej nakrętki spawanej M10 jest zapewnienie, że właściwości fizyczne samej nakrętki odpowiadają normom oraz że może ona tworzyć mocne i niezawodne połączenie spawane z blachą.

【1】Przestrzegaj standardów

Pierwszym krokiem kontroli jakości jest przestrzeganie odpowiednich norm. Nakrętka spawana kwadratowa M10 jest zgodna głównie z normą DIN 928 i krajową normą przemysłu motoryzacyjnego QC/T 863-2011.

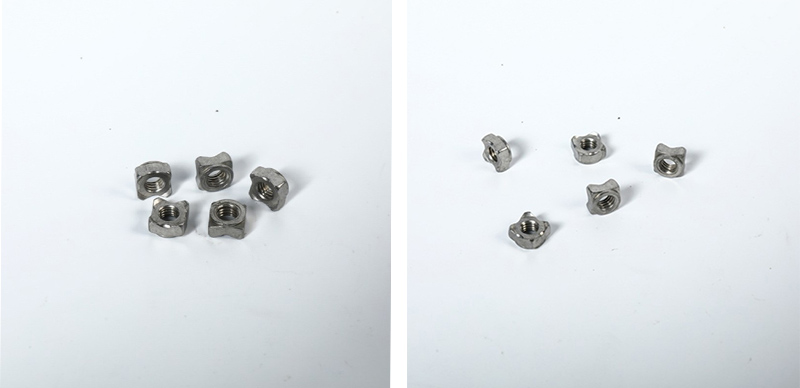

M10 Square Welded Nut

【2】Kontrola jakości surowców

(1) Analiza składu chemicznego: Kluczem do wydajności spawania jest zawartość węgla, która musi być kontrolowana poniżej 0,25%. Powszechnie stosowanym materiałem jest stal niskowęglowa.

(2) Kontrola jakości powierzchni: Sprawdź, czy na powierzchni surowców nie ma pęknięć, fałd lub innych defektów, aby zapewnić płynny przebieg kolejnego procesu kucia na zimno.

【3】Kontrola jakości procesu produkcyjnego

(1) Formowanie na zimno: Należy upewnić się, że kluczowe wymiary, takie jak szerokość i wysokość przeciwległych stron nakrętki M10, są zgodne z wymaganiami rysunków i normy DIN 928. W szczególności należy zagwarantować spójność wysokości, kształtu i rozmieszczenia czterech występów spawalniczych na dole.

(2) Obróbka gwintowania: 100% kontrola gwintów każdej kwadratowej nakrętki spawanej M10 jest przeprowadzana przy użyciu płytek wzorcowych, aby upewnić się, że spełniają wymagania klasy dokładności 6H.

(3) Obróbka cieplna: Aby spełnić wymagania gatunków o wysokiej wytrzymałości, takich jak 8 lub 10, należy przeprowadzić procesy hartowania i odpuszczania, aby umożliwić nakrętkom osiągnięcie pożądanej wytrzymałości.

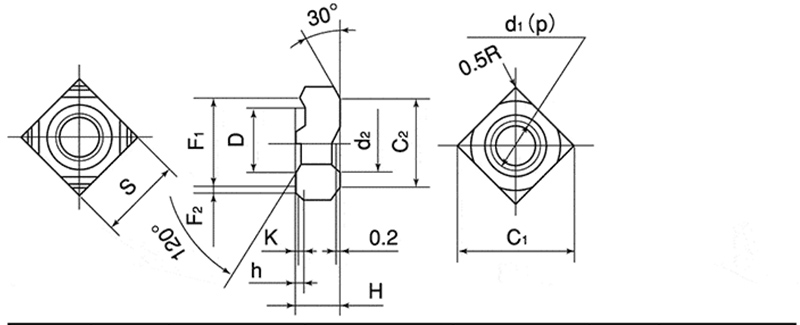

M10 Square Welded Nut

d	p	S		H		h		K	D
Średnica nominalna	Poziom	Podstawowy wymiar	Tolerancja	Podstawowy wymiar	Tolerancja	Podstawowy wymiar	Tolerancja	Podstawowy wymiar (w przybliżeniu)	Podstawowy wymiar	Tolerancja
M4	0.7	9.0	0–0,2	3.2	±0,15	0.8	0–0,2	0.2	7.0	一0,1 一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

【4】Końcowa kontrola produktu

(1) Kontrola wyglądu i rozmiaru: Dzięki kontroli wizualnej lub automatycznemu prześwietlaniu obrazu eliminuje się wadliwe produkty z pęknięciami powierzchniowymi, zadziorami, rdzą itp. Kluczowe wymiary są sprawdzane przy użyciu narzędzi takich jak suwmiarki i mikrometry, aby upewnić się, że mieszczą się w zakresie tolerancji.

(2) Test wydajności mechanicznej: Kwadratowa nakrętka spawana M10 musi być w stanie wytrzymać gwarantowane obciążenie określone w normie, nie powodując rozłączenia ani pęknięcia gwintu.

(3) Test twardości: Twardość mierzy się za pomocą twardościomierza Rockwella lub Vickersa.

(4) Kontrola obróbki powierzchni: W przypadku obróbki powierzchni, takiej jak cynkowanie i Dacromet, należy sprawdzić grubość powłoki i regularnie przeprowadzać testy mgły solnej.
