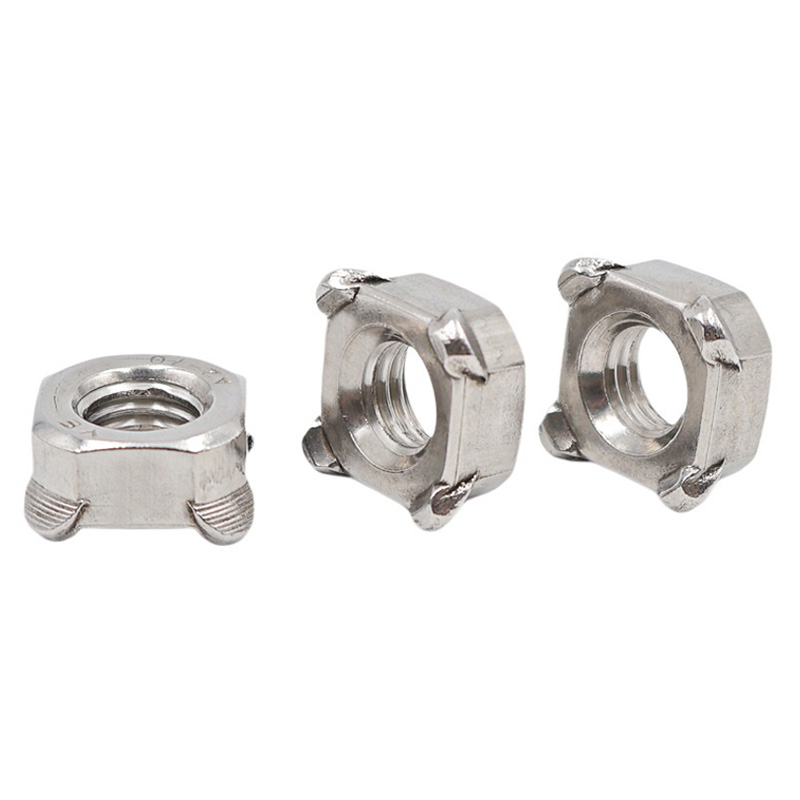

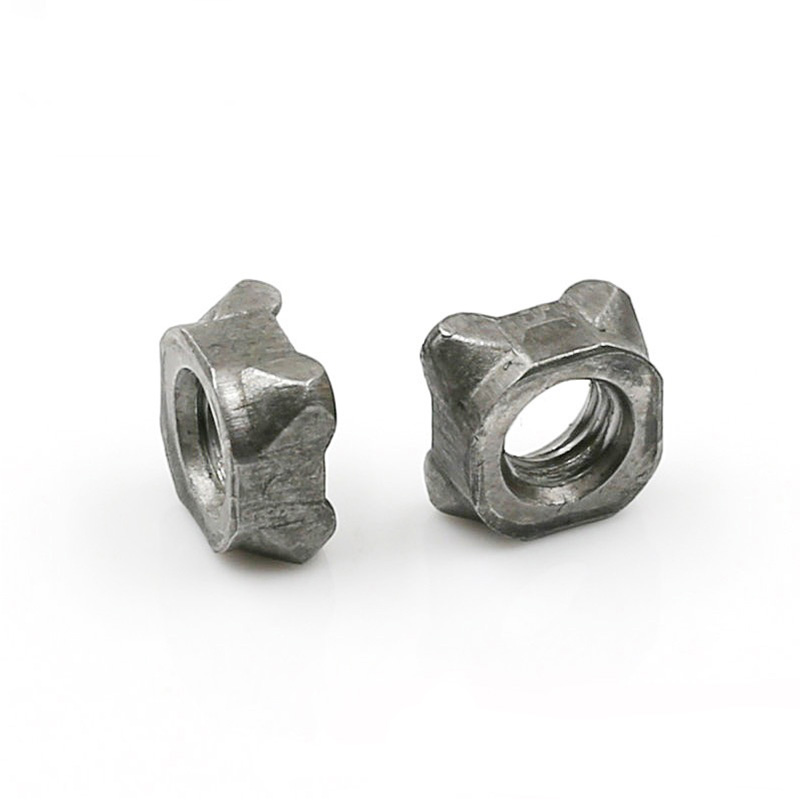

Nakrętka kwadratowa M8 jest produkowana w ścisłej zgodności z normą DIN 928:2013-12. W niniejszej normie określono wymiary i wymagania techniczne dla nakrętek kwadratowych do spawania z gwintami grubymi od M4 do M16 i gwintami drobnozwojnymi od 8 mm do 16 mm. Klasa produktu to klasa A.

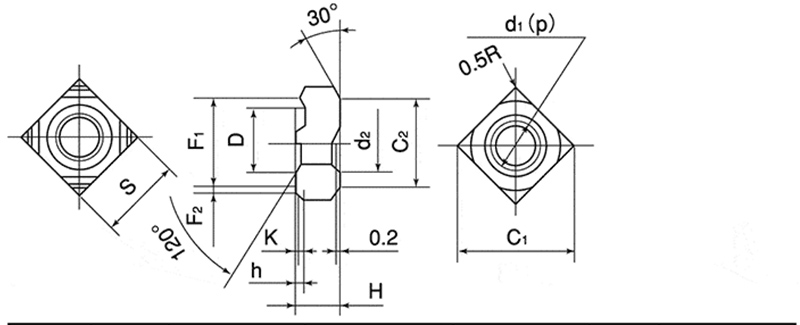

| Parametr | Wartość (mm) | Tolerancja |
| Specyfikacja gwintu | M8 × 1,25 | - |
| Szerokość krawędzi (s/sw) | 14mm | ±0,3 |
| Szerokość przekątnej (e) | 18 mm | ±0,6 |
| Całkowita grubość (m1 / h) | 6,5 mm | ±0,3 |
| Średnica łba (dk) | 12,8 mm | - |
| Wysokość punktu wystającego | 1,0 mm | ±0,1 |
| Wklęsły kąt wierzchołkowy | 45° | ±5° |
Nakrętka do spawania kwadratowego M8 dzieli się na dwa typy w zależności od tego, czy ma kołek pozycjonujący, czy nie: typ bez sworznia i typ wyposażony w sworzeń.

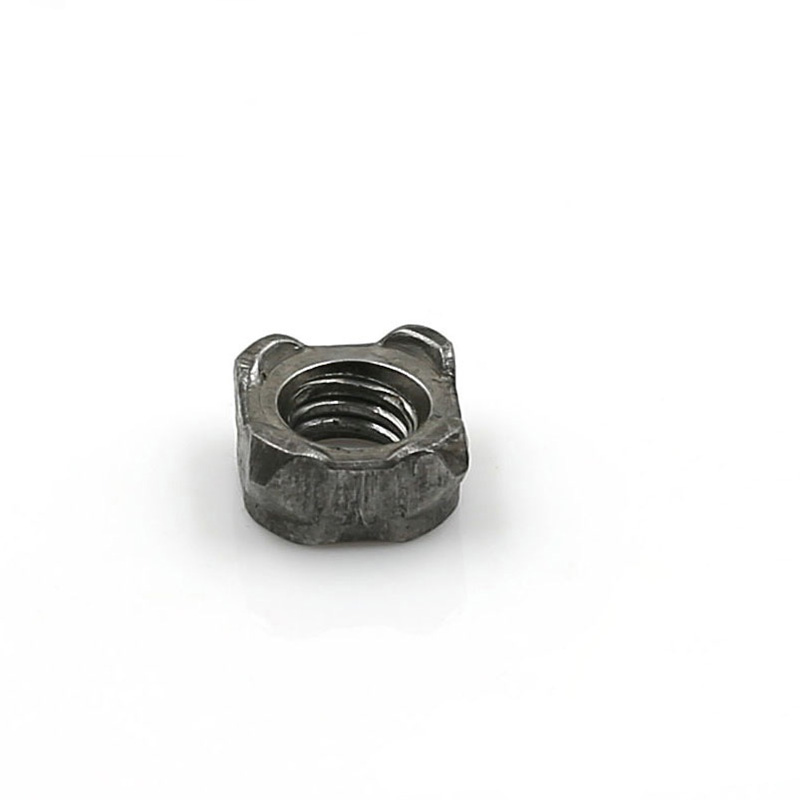

(1)Bez pilotażu
Opis:
Kształt kwadratowy, szerokość przeciwległych boków wynosi 14mm. Dolna powierzchnia posiada cztery półkuliste występy spawalnicze rozmieszczone równomiernie w czterech rogach, bez kołków prowadzących. Dolna powierzchnia jest płaska, ma specyfikację M8 × 1,25 i dokładność 6H.
Zasada działania:
Podczas spawania pozycjonowanie odbywa się poprzez kołki ustalające na dolnej elektrodzie lub kwadratowe otwory w elemencie obrabianym. Cztery występy topią się jednocześnie podczas zgrzewania oporowego, tworząc jednolity rdzeń spoiny.
Obowiązujące scenariusze:
Jeżeli w kwadratowym otworze przedmiotu obrabianego znajduje się już kwadratowa nakrętka spawana M8 lub gdy pozycjonowanie jest pewne,
można zastosować techniki spawania ręcznego lub półautomatycznego.
Jest to odpowiednie do zastosowań wrażliwych na koszty i o niskich wymaganiach dotyczących dokładności pozycjonowania.
| d | p | S | H | h | K | D | |||||||
| Średnica nominalna | Poziom | Podstawowy wymiar | Tolerancja | Podstawowy wymiar | Tolerancja | Podstawowy wymiar | Tolerancja | Podstawowy wymiar (w przybliżeniu) | Podstawowy wymiar | Tolerancja | |||
| M4 | 0.7 | 9.0 | 0–0,2 | 3.2 | ±0,15 | 0.8 | 0–0,2 | 0.2 | 7.0 | 一0,1 一0,3 | |||
| M5 | 0.8 | 10.0 | 4.0 | 0.8 | 0.2 | 7.0 | |||||||
| M6 | 1.0 | 11.0 | 5.0 | 0.8 | 0.2 | 9.0 | |||||||
| M8 | 1.25 | 13.0 | 6.0 | ±0,2 | 0.8 | 0.2 | 11.0 | ||||||
(2)Pilotowany
Opis:
Kształt jest kwadratowy, a szerokość przeciwległych boków zwykle wynosi 14 mm. Występują cztery narożne występy na dolnej powierzchni wraz ze środkowym kołkiem prowadzącym. Średnica trzpienia prowadzącego wynosi zazwyczaj 9,6 mm lub 11,6 mm (w zależności od wymagań klienta). Wysokość trzpienia prowadzącego wynosi 1,5 mm, 2,0 mm lub 2,5 mm, w zależności od grubości materiału podstawowego. Gwint to M8 × 1,25, z dokładnością 6H.
Zasada działania:
Trzpień prowadzący wkłada się do wstępnie wywierconego otworu pozycjonującego przedmiotu obrabianego, aby uzyskać precyzyjne ustawienie i zapobiec przesuwaniu się kwadratowej nakrętki spawanej M8 podczas spawania. Jednocześnie trzpień prowadzący skutecznie blokuje w pewnym stopniu przedostawanie się odprysków spawalniczych do gwintowanego otworu.
Obowiązujące scenariusze:
Zautomatyzowana linia spawalnicza robotów (o wysokich wymaganiach pozycjonowania)
Gdy przedmiot obrabiany nie ma otworów kwadratowych i jest pozycjonowany wyłącznie za pomocą otworów okrągłych
Zastosowania, w których należy zapobiegać blokowaniu gwintów przez żużel spawalniczy
