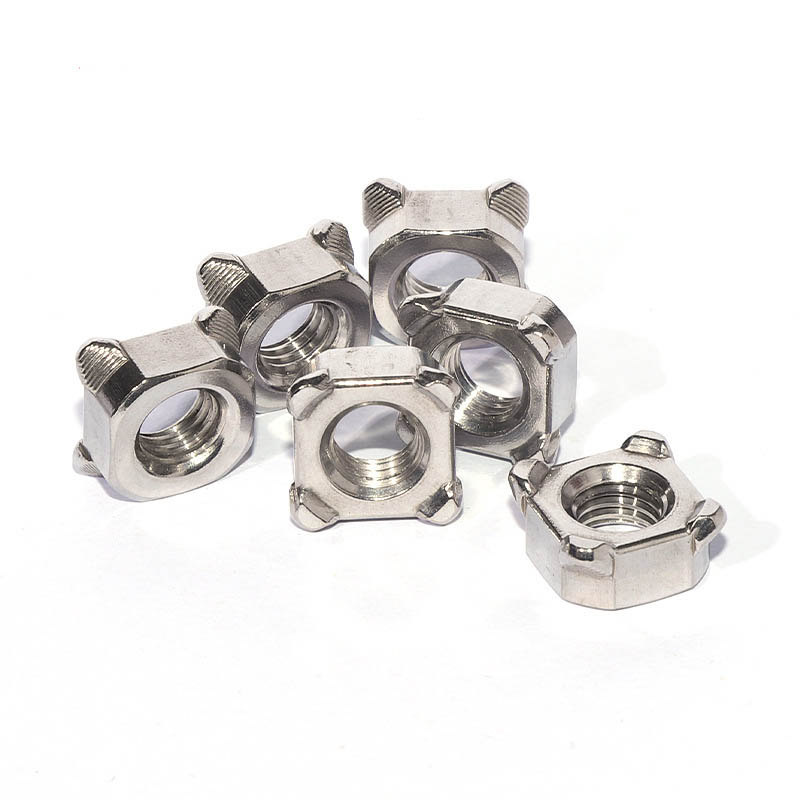

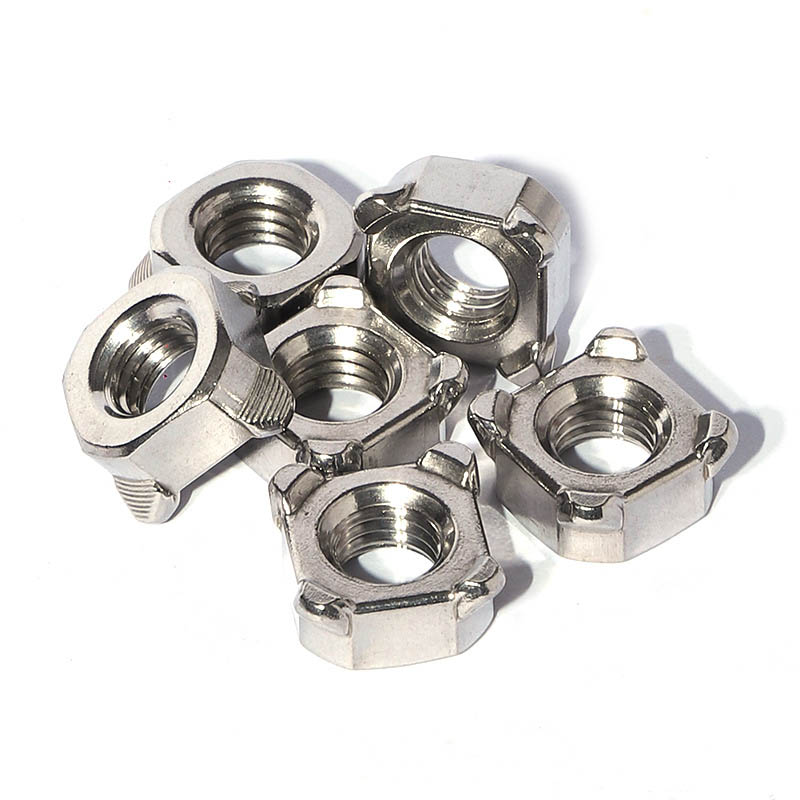

Nakrętka spawana kwadratowa M8

Xiaoguo® z Chin dostarcza kwadratową nakrętkę spawaną M8, która jest dostępna do testowania próbek. Jego kwadratowy kształt ułatwia dopasowanie do automatycznego systemu podawania tac wibracyjnych i nadaje się do szybkich operacji na linii montażowej.

Model:Q 371-1999

Wyślij zapytanie

Opis produktu

(1) Definicja produktu

Nakrętka zgrzewana kwadratowa M8 to specjalny łącznik o kwadratowym kształcie i czterech występach spawanych w dolnych rogach. Jest trwale przymocowany do blachy poprzez zgrzewanie punktowe oporowe i zapewnia niezawodny otwór na gwint wewnętrzny dla późniejszych połączeń śrubowych. Nakrętka ta jest zgodna z normą DIN 928 i jest jedną z najczęściej stosowanych specyfikacji nakrętek spawalniczych w branżach takich jak samochody, sprzęt gospodarstwa domowego i maszyny rolnicze.

（2）egzekwuj standardy

Nakrętka spawana kwadratowa M8 jest produkowana w ścisłej zgodności z normą DIN 928:2013-12. W niniejszej normie określono wymiary i wymagania techniczne dla nakrętek spawanych kwadratowych z gwintem grubym w zakresie od M4 do M16 i gwintem drobnozwojnym w zakresie od 8 mm do 16 mm. Gatunek produktu to A. Norma DIN 928 wymaga, aby stal używana do spawanych nakrętek zawierała zawartość węgla ≤0,25%, aby zapewnić dobre właściwości spawalnicze.

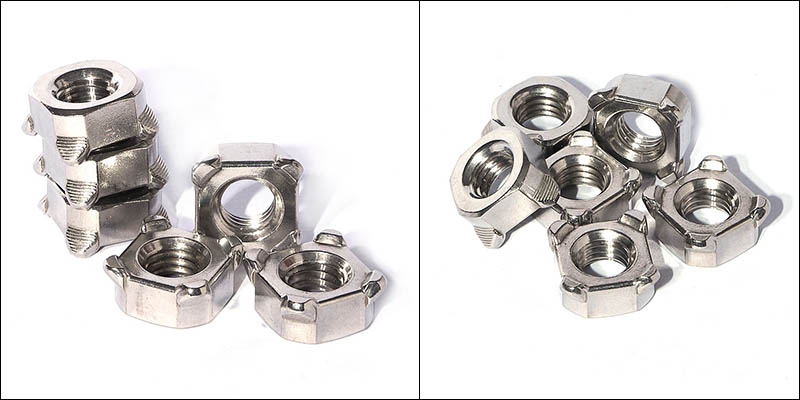

M8 Square Welded Nut

Parametry procesu spawania

Parametry spawania są kluczowym czynnikiem zapewniającym jakość spawania. Parametry spawania kwadratowej nakrętki spawanej M8 należy dostosować w zależności od materiału płyty podstawowej, jej grubości itp. Poniżej przedstawiono parametry referencyjne w typowych warunkach pracy:

(1) Prąd spawania

Zalecana wartość to 5000 - 8000 A

W przypadku nakrętek o małych rozmiarach (takich jak M4-M6) prąd można regulować w zakresie 3000 - 5000 A; w przypadku średnich (M8-M10), na przykład kwadratowej spawanej nakrętki M8, prąd spawania wynosi 5000 - 8000 A; dla dużych (M12 i więcej) potrzebuje 8000 - 10000 A

(2) Ciśnienie elektrody

Zalecana wartość to 2,5 - 4,0 kN

Nacisk powinien spowodować równomierne spłaszczenie wielu występów o około 1/3 przed włączeniem zasilania. Jeśli ciśnienie jest zbyt wysokie, występy mogą zostać przedwcześnie spłaszczone; jeśli jest zbyt niska, może to spowodować rozpryskiwanie.

(3) Czas spawania

Zalecana wartość to 8 - 15 cykli (około 0,16 - 0,3 sekundy)

Czas zgrzewania jest krótszy niż w przypadku zgrzewania punktowego tego samego punktu zgrzewania. Po ustaleniu odpowiedniego ciśnienia i prądu elektrody należy je wyregulować tak, aby uzyskać zadowalające punkty zgrzewania.

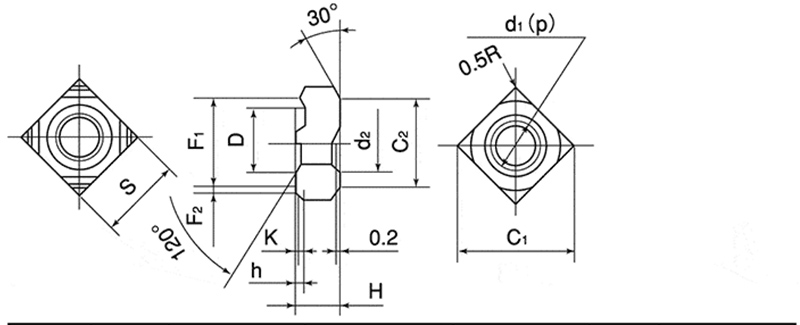

M8 Square Welded Nut

d	p	S		H		h		K	D
Średnica nominalna	Poziom	Podstawowy wymiar	Tolerancja	Podstawowy wymiar	Tolerancja	Podstawowy wymiar	Tolerancja	Podstawowy wymiar (w przybliżeniu)	Podstawowy wymiar	Tolerancja
M4	0.7	9.0	0–0,2	3.2	±0,15	0.8	0–0,2	0.2	7.0	一0,1 一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Kontrola jakości

Aby sprawdzić wytrzymałość spawania nakrętek, należy przeprowadzić kontrolę jakości po spawaniu. Główne metody obejmują:

(1) Test momentu obrotowego: Włóż pasującą śrubę do przyspawanej nakrętki i zastosuj określony moment obrotowy za pomocą klucza dynamometrycznego. Jeśli kwadratowa zgrzewana nakrętka M8 nie obraca się, a punkt spawania nie jest rozdarty, uważa się, że jest to kwalifikujące się.

(2) Test siły wypychającej: Przyłóż osiową siłę pchającą do przyspawanej nakrętki i zapisz maksymalne obciążenie zrywające za pomocą uniwersalnej maszyny testującej. Pęknięcie powinno nastąpić w materiale podstawowym.

(3) Kontrola wzrokowa: Przeprowadź kontrolę wzrokową, aby sprawdzić, czy nakrętki są przechylone, czy całkowicie stykają się z materiałem arkusza oraz czy nie występują rozpryski lub pęknięcia. Jednocześnie za pomocą płytki wzorcowej sprawdź, czy gwinty nie uległy odkształceniu na skutek spawania.
