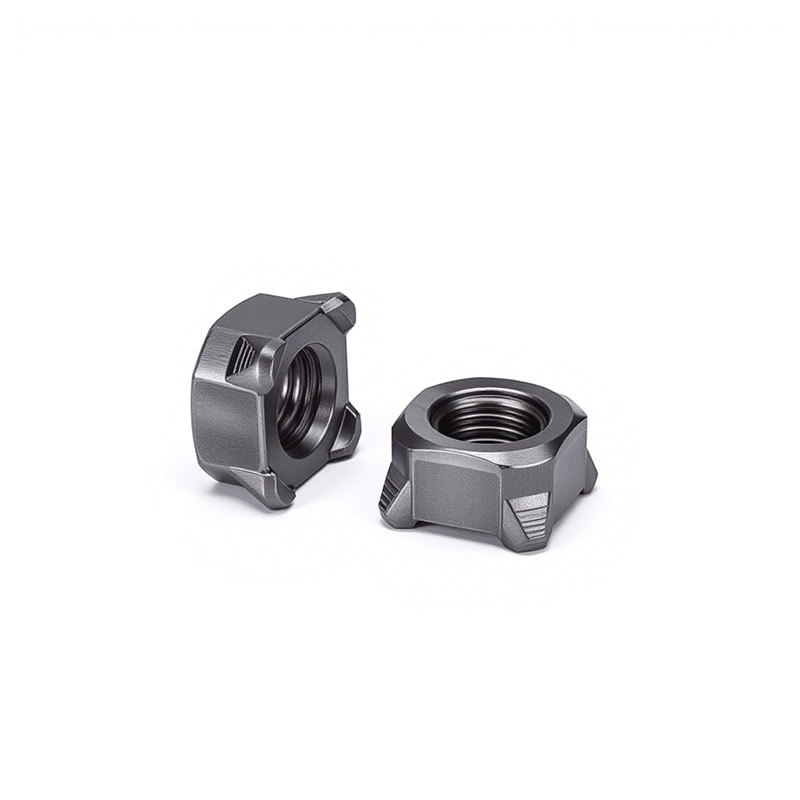

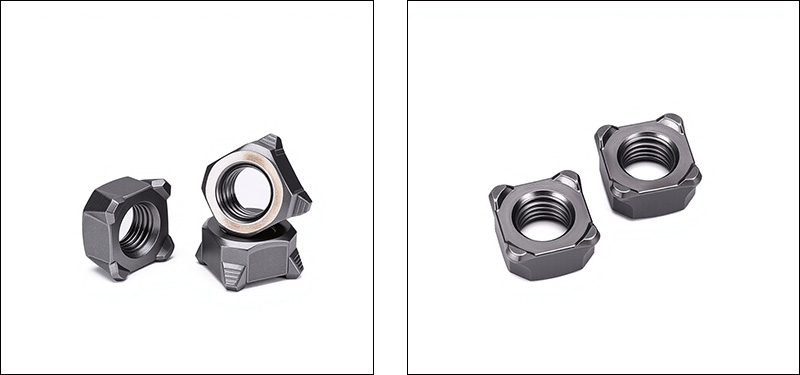

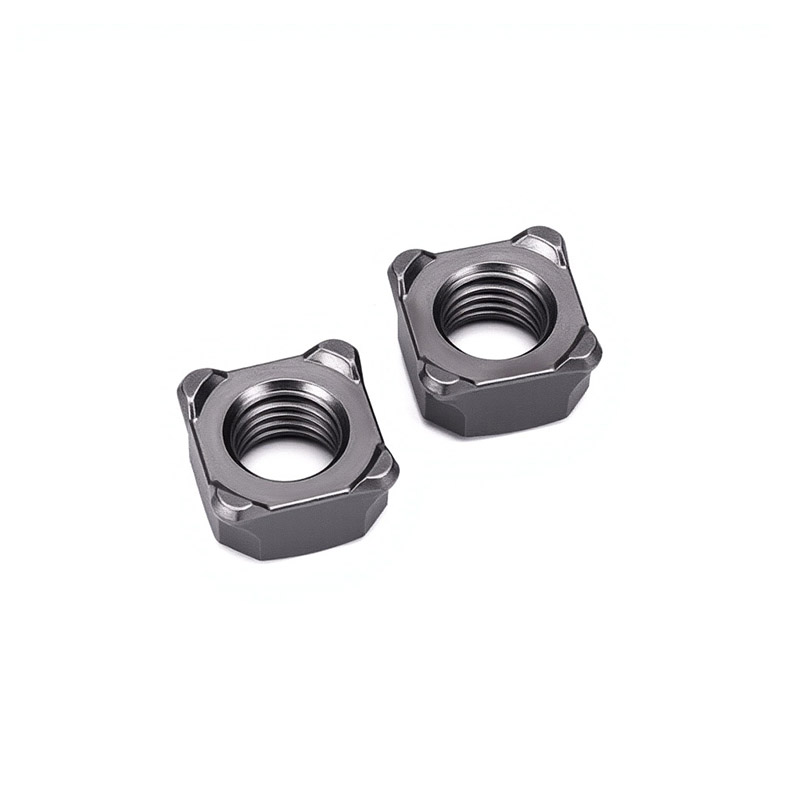

Nakrętki spawane z występem kwadratowym

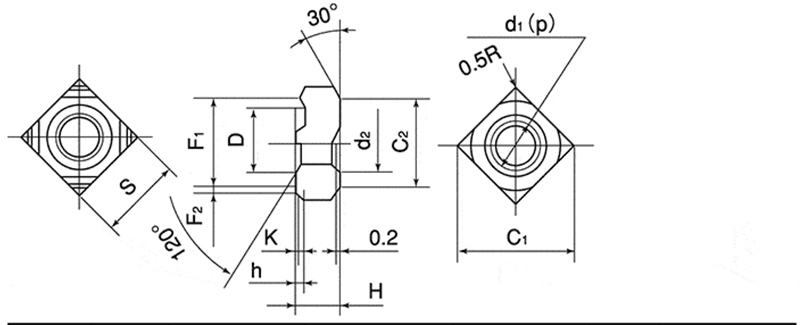

Charakterystyka strukturalna

Nakrętki do spawania z występem kwadratowym to nakrętka kwadratowa z wieloma występami do spawania na dole. Jego konstrukcja konstrukcyjna skupia się na trzech kluczowych celach: niezawodności spawania, precyzyjnym pozycjonowaniu i działaniu zapobiegającym skręcaniu.

【1】Kwadratowa podstawa

(1) Kształt: Idealny kwadrat o wszystkich czterech bokach równej długości i wszystkich czterech narożnikach pod kątem prostym. Może automatycznie zapobiegać obrotowi, gdy pasuje do kwadratowego otworu przedmiotu obrabianego.

(2) Szerokość krawędzi: na przykład M8 wynosi 14 mm, M10 wynosi 17 mm. Zapewnia wystarczającą powierzchnię docisku, aby zapobiec utknięciu nakrętek w materiale podstawowym podczas spawania.

(3) Grubość (wysokość): Zwykle od 6 do 10 mm. Zapewnia wystarczającą długość połączenia gwintu, aby zapewnić wytrzymałość połączenia.

【2】Projekt spawalniczydziałania

(1) Ilość: Rozprowadzona symetrycznie w czterech punktach, aby zapewnić równomierny prąd i zrównoważony rdzeń spoiny

(2) Pozycja: w czterech rogach dolnej powierzchni, blisko krawędzi, w celu zwiększenia stabilności spawania

(3) Kształt: Kulisty lub stożkowy kształt z gładką górą

(4) Wysokość: 0,5 ~ 1,2 mm, aby zapewnić bliski kontakt z materiałem podstawowym

Szerokość/średnica: około 1,5 ~ 2,5 mm

【3】Gwint wewnętrzny

(1) Specyfikacja gwintu: metryczne od M4 do M16, imperialne #6 do 5/8″. Tworzy rozłączne połączenie za pomocą pasujących śrub.

(2) Dokładność gwintu: 6H (metryczna), 2B (imperialna). Zapewnia dobre dopasowanie pomiędzy kwadratowymi nakrętkami do spawania i śrubą.

(3) Długość gwintu: Zapewnia wystarczającą długość połączenia gwintu.

(4) Orientacja gwintu: Koniec wejściowy może mieć fazowania ułatwiające wkładanie śruby.

Często zadawane pytania

(1) Do jakiej metody spawania nadają się nakrętki do spawania z występem kwadratowym? Jakie są parametry?

Najczęściej stosowaną metodą jest zgrzewanie projekcyjne oporowe. Weźmy jako przykład spawanie nakrętki M8 ze stali niskowęglowej na płycie ze stali niskowęglowej o grubości 1,5 mm. Parametry odniesienia to: prąd 8–11 kA, docisk elektrody 2,5–4,0 kN, częstotliwość spawania 8–15 cykli (około 0,16–0,3 sekundy).

(2) Jakie standardy spełniają Twoje nakrętki do spawania z występem kwadratowym?

Ściśle przestrzegamy norm DIN 928 (niemiecka norma, najczęściej stosowana na świecie), ASME B18.1 (amerykańska norma) i GB/T 13681.2 (chińska norma krajowa).

(3) Jak zapewnić wydajność spawania nakrętek?

Podstawą wydajności spawania jest to, że zawartość węgla powinna wynosić ≤ 0,25%. Każdą partię surowców przeprowadzamy analizą spektralną, aby mieć pewność, że skład chemiczny jest kwalifikowany. Jednocześnie wysokość i kształt występów są ściśle kontrolowane w granicach tolerancji.
