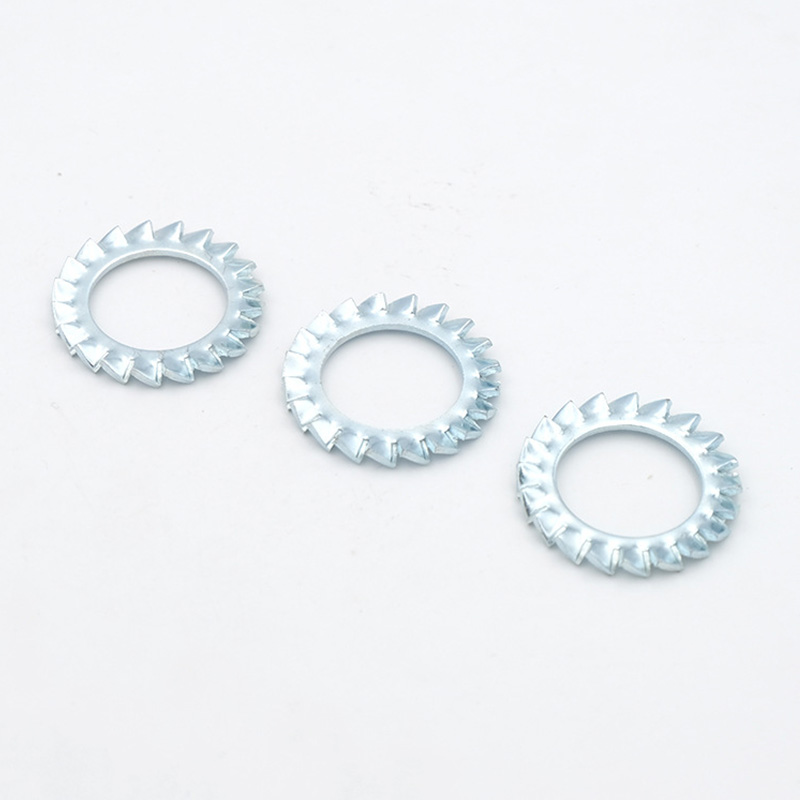

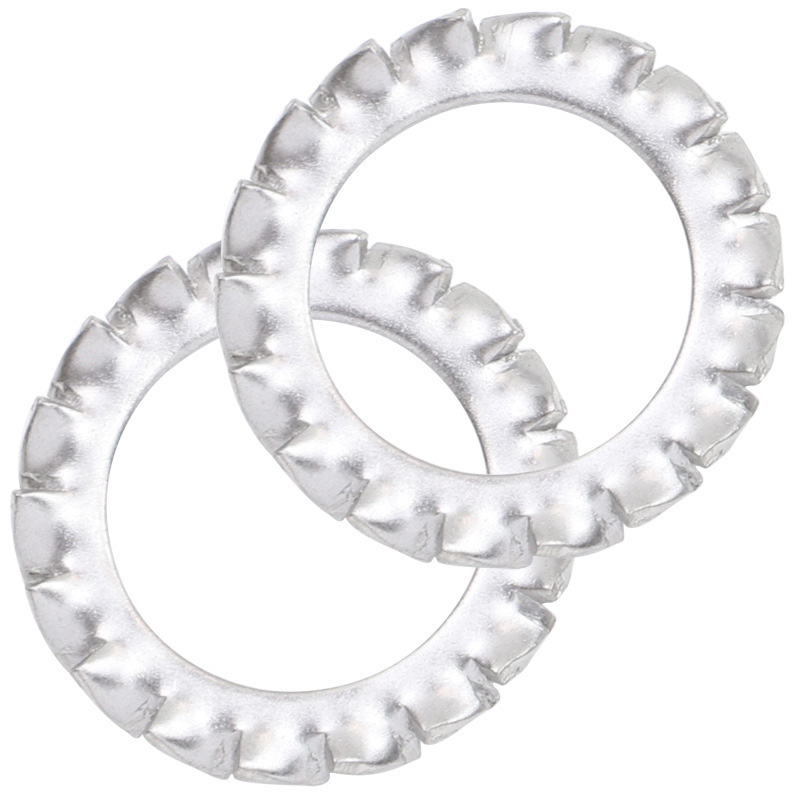

Podkładki zabezpieczające M3 z ząbkami zewnętrznymi

Zewnętrzne podkładki ząbkowane M3 produkowane przez fabrykę Xiaoguo® charakteryzują się dobrą możliwością ponownego użycia. Jeśli zewnętrzne zęby podkładek są lekko zużyte po użyciu, można je ponownie wykorzystać w niekrytycznych miejscach, w zależności od sytuacji.

Wyślij zapytanie

Opis produktu

Chociaż zewnętrzne podkładki ząbkowane M3 są niewielkie, mają szeroki zakres zastosowań. Dzięki swojej zwartej budowie, niezawodnej sile blokowania i przewodności odgrywa ważną rolę w wielu dziedzinach.

(1) Roboty, maszyny precyzyjne

Mocowanie śrubowe do urządzeń precyzyjnych i charakteryzujących się wysokimi wibracjami, takich jak przeguby robotów przemysłowych, wsporniki silników i moduły liniowe

(2) Elektronika użytkowa

Rama telefonów komórkowych, mocowania silników dronów, konstrukcje wsporcze dla urządzeń VR/AR, wewnętrzne konstrukcje kontrolerów gier itp., wszystkie te bardzo wytrzymałe i zminiaturyzowane punkty połączeń

（3）Nowy przemysł energetyczny

Zewnętrzne ząbkowane podkładki zabezpieczające M3 są stosowane w kluczowych scenariuszach w stacjach ładowania, takich jak moduły elektryczne, moduły akumulatorów magazynujących energię i falowniki fotowoltaiczne, gdzie wymagana jest odporność na korozję i odporność na wibracje.

（4）Meble i artykuły biurowe

Środki zapobiegające poluzowaniu się połączenia podstawy z oparciem krzeseł biurowych, półek metalowych, witryn, opraw oświetleniowych itp. podczas demontażu i montażu

（5）Sprzęt optyczny i fotograficzny

Wewnętrzne mechanizmy regulacji, wsporniki obiektywu, elementy mocujące obrotowo-uchylne itp. precyzyjnych instrumentów wymagają połączeń o małych rozmiarach i dużej wytrzymałości

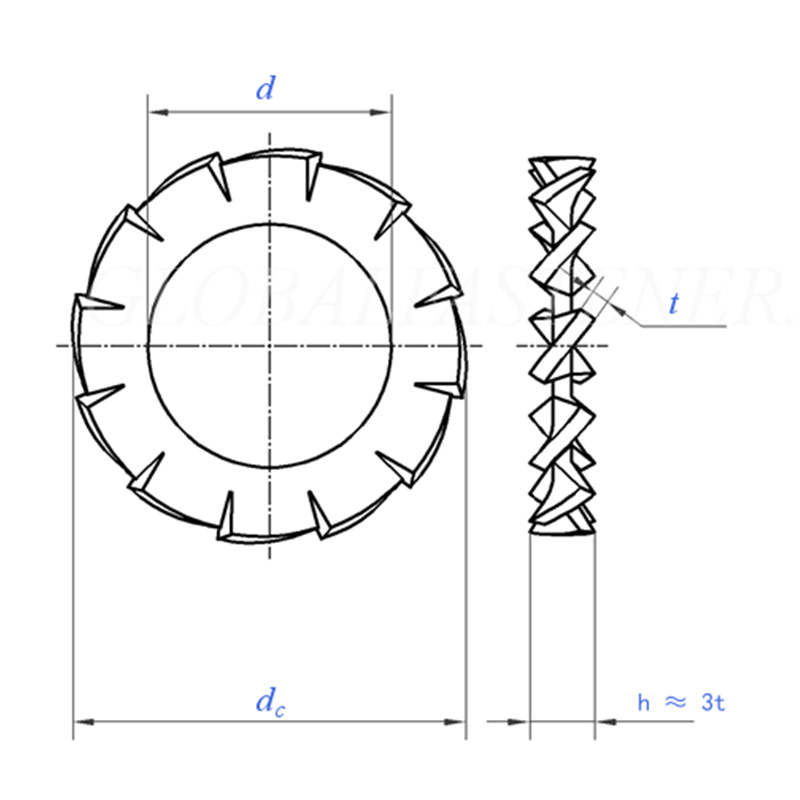

M3 External serrations Lock Washers

Rozmiar		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = rozmiar nominalny	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
DC	max=rozmiar nominalny	3.6	4.5	5.5	6	7	8	10	11	12.5	15
DC	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Liczba zębów	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednostekkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Dla nominalnej średnicy gwintu		M1.6	M2	M2,5	M3	M3,5	M4	M5	M6	M7	M8

Rozmiar		10.5	13	15	17	19	21	23	25	28	31
d	min = rozmiar nominalny	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=rozmiar nominalny	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Liczba zębów	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednostekkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Dla nominalnej średnicy gwintu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Podstawowe mocne strony

Podkładki zabezpieczające M3 z ząbkami zewnętrznymi mogą być stosowane w wielu sytuacjach, głównie ze względu na kilka mocnych cech.

（1）Antywibracja i zapobieganie poluzowaniu

Zewnętrzne podkładki ząbkowane M3 to profesjonalne narzędzie odporne na wibracje. Jego zewnętrzna struktura zębów została zaprojektowana specjalnie w celu „zapobiegania poluzowaniu się elementów złącznych w środowisku wibracyjnym”, szczególnie w sprzęcie poddawanym obciążeniom dynamicznym i ciągłemu ruchowi.

(2) Uziemienie elektryczne

Ostre zęby mogą z łatwością przebić warstwę tlenku lub powłokę na powierzchni metalu, tworząc stabilną ścieżkę elektryczną.

（3）Przyjazny dla przestrzeni

W przypadku wyposażenia precyzyjnego zewnętrzne podkładki ząbkowane M3 można zainstalować bezpośrednio pod łbem elementu złącznego, zajmując prawie bez dodatkowej przestrzeni.

(4) Dostępne są opcje materiałowe

Ludzie mogą wybierać różne materiały w zależności od konkretnego środowiska zastosowania. Stal sprężynowa ma wysoką wytrzymałość, a stal nierdzewna jest odporna na rdzę, dzięki czemu nadaje się do różnych scenariuszy.

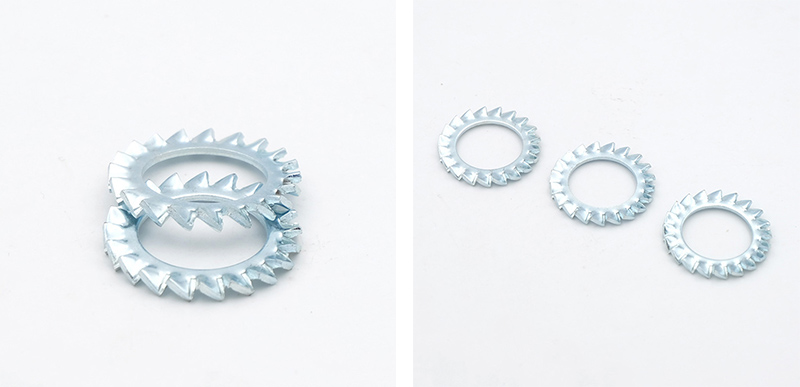

M3 External serrations Lock Washers
