Podkładka zabezpieczająca z zębami wewnętrznymi M3

Po zakupie wewnętrznej podkładki zabezpieczającej Xiaoguo® M3 nie są wymagane żadne specjalne narzędzia. Podczas montażu wystarczy skierować ząbkowaną powierzchnię w stronę łba śruby. Proces jest prosty i pozwala zaoszczędzić czas instalacji.

Wyślij zapytanie

Opis produktu

Załóż „odzież ochronną” dla wewnętrznej podkładki zębatej M3. Istotą obróbki powierzchni jest zwiększenie odporności na korozję (tj. zdolności zapobiegania rdzy) podkładki, a czasami może to również wpłynąć na jej przewodność.

(1) Cynkowanie

Cecha:Dobry pod względem ekonomicznym, o srebrno-białym lub niebieskim kolorze i szeroko stosowany

Odporność na korozję: dobra (średnia)

(2) Powłoka Dacromet / Zn-Al

Cecha: Brak ryzyka kruchości wodorowej, doskonała odporność na korozję, odpowiedni do zastosowań o wysokiej wytrzymałości

Odporność na korozję: doskonała (wysoka)

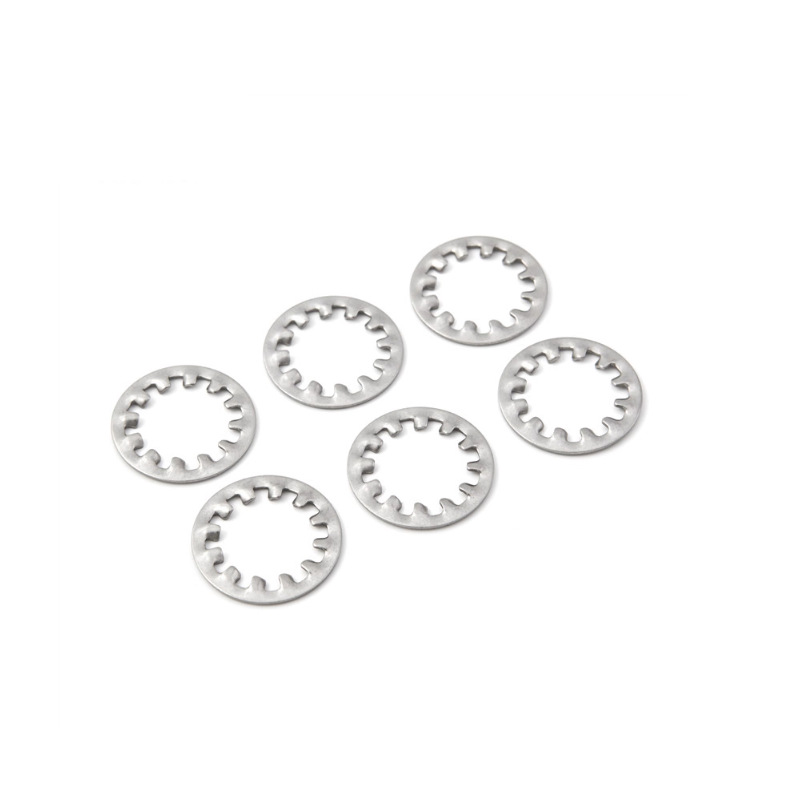

M3 Internal Tooth Lock Washer

(3) Czarny tlenek

Cecha: Niski koszt, matowy czarny wygląd, ograniczona zdolność zapobiegania rdzy, zwykle wymaga pokrycia olejem

Odporność na korozję: słaba (niska)

（4）Pasywacja

Cecha: Standardowa obróbka stali nierdzewnej zwiększa jej odporność na korozję i czyści metalową powierzchnię.

Odporność na korozję: doskonała (wysoka)

(5) Powłoka fosforanowa

Cecha: Może być stosowany jako warstwa bazowa powłoki lub jako warstwa antykorozyjna zawierająca olej. Jednak jego odporność na korozję jest ograniczona.

Odporność na korozję: średnia (niska)

Kruchość wodorowa: Galwanizacja (taka jak cynkowanie) może spowodować, że stal o wysokiej twardości (zazwyczaj o twardości ≥ 360HV) stanie się krucha, co stwarza ryzyko pęknięcia. W przypadku takich podkładek zębatych wewnętrznych M3 o wysokiej wytrzymałości należy preferować procesy pozbawione ryzyka kruchości wodorowej, takie jak Dacromet lub cynkowanie mechaniczne.

Często zadawane pytania

(1) Czy wewnętrzna podkładka zębata M3 z czarnym oksydowanym wykończeniem nadaje się do zastosowań zewnętrznych?

Nie nadaje się. Staje się czarny (utlenianie do czarnego koloru) i prawie nie jest odporny na rdzę. Bardzo szybko rdzewieje na zewnątrz.

(2) Czy mogę uzyskać czarne wykończenie, które zapewnia również dobrą ochronę przed korozją?

Zwykły - Ciemny - Niezbyt odporny na rdzę, nie nadaje się do użytku na zewnątrz. Zalecane: Czarny cynk (czarna galwanizacja) lub czarny Dacromet.

(3) Jakie są godziny testów w mgle solnej dla standardowej, ocynkowanej wewnętrznej podkładki zabezpieczającej M3?

Cynk biały / cynk niebieski zajmuje około 72 godzin, natomiast cynk żółty około 96 - 120 godzin.

(4) Czy powłoka Dacromet nadaje się do zastosowań wymagających przewodności elektrycznej?

Nie bardzo. Powłoka Dacromet ma właściwości izolacyjne i będzie utrudniać przepływ prądu po zazębieniu się zębów.

(5) Czy fosforanowanie poprawia działanie zapobiegające luzowaniu?

Ma pośredni pozytywny wpływ. Warstwa fosforanowa ma pewne właściwości magazynowania oleju i smarowania, co sprawia, że moment obrotowy jest bardziej stabilny podczas montażu.

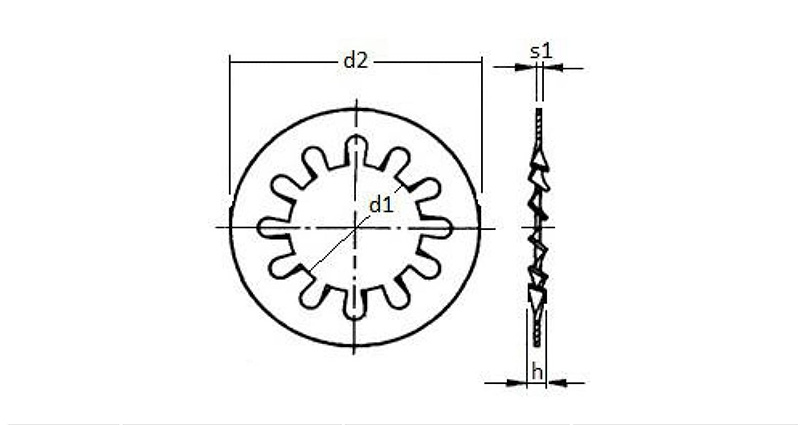

M3 Internal Tooth Lock Washer

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2,5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3,5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Podane informacje i rysunki służą jedynie jako odniesienie
