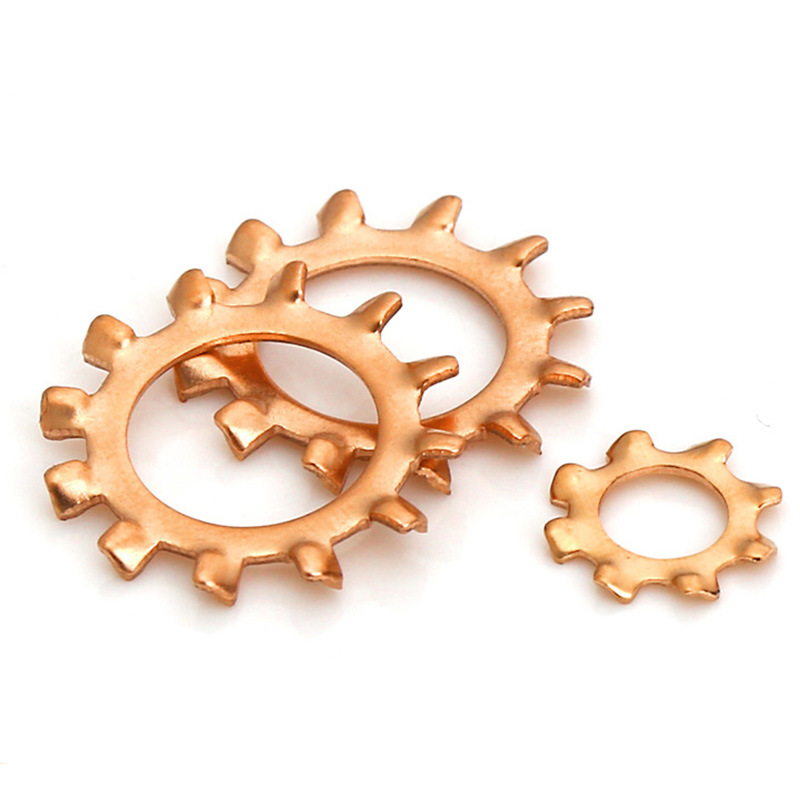

Zewnętrzna podkładka ząbkowana M6

Zewnętrzna ząbkowana podkładka zabezpieczająca M6 produkowana w fabryce Xiaoguo® jest bardzo opłacalna. Dzięki stosunkowo niskiej cenie jednostkowej mogą zapewnić niezawodne działanie zapobiegające poluzowaniu i są szczególnie odpowiednie do zadań montażowych na dużą skalę.

Wyślij zapytanie

Opis produktu

Podczas montażu i użytkowania zewnętrznej podkładki ząbkowanej M6 należy zwrócić szczególną uwagę na następujące punkty.

(1) Jednorazowe użycie

Jeśli po usunięciu zewnętrznej podkładki ząbkowanej M6 zęby uległy trwałemu odkształceniu, nie można ich ponownie użyć; w przeciwnym razie nie będą w stanie zapewnić funkcji zapobiegającej poluzowaniu.

(2) Nie nadaje się do miękkich materiałów

Zęby mogą głęboko wgryźć się w aluminiowe, plastikowe i cienkie stalowe płytki, co może powodować wgniecenia lub pęknięcia. Zaleca się dodanie płaskiej podkładki poniżej zewnętrznej ząbkowanej podkładki zabezpieczającej M6 w celu buforowania.

(3) Zwróć uwagę na powłokę powierzchniową

Jeśli na powierzchni przedmiotu obrabianego znajduje się warstwa farby lub galwanizacji, zęby mogą wniknąć w powłokę i pozostawić ślady. Jeśli istnieją wymagania dotyczące wyglądu, wybieraj ostrożnie.

(4) Staraj się używać jak najwięcej dużych elementów złącznych.

Zewnętrzna podkładka zębata nadaje się do śrub z większymi łbami, takimi jak łby sześciokątne, okrągłe i płaskie; w przypadku śrub z małym łbem należy dobrać uszczelkę zęba wewnętrznego.

(5) Kontrola momentu obrotowego

Nadmierne dokręcenie może spowodować całkowite spłaszczenie zębów i utratę ich elastyczności; niewystarczający moment obrotowy uniemożliwi prawidłowe dopasowanie. Dlatego istotne jest, aby działać ściśle według zalecanych wartości.

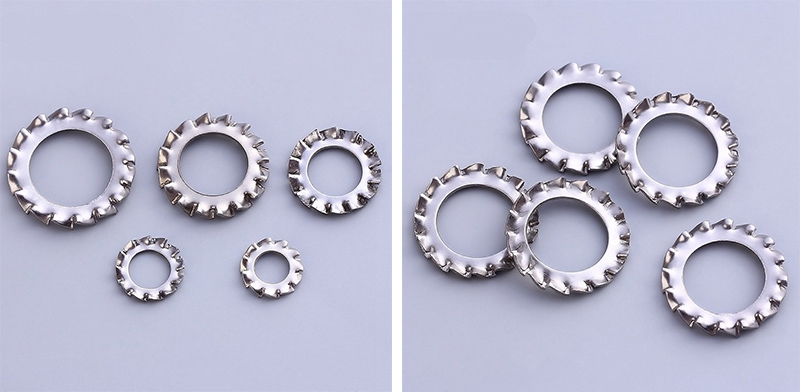

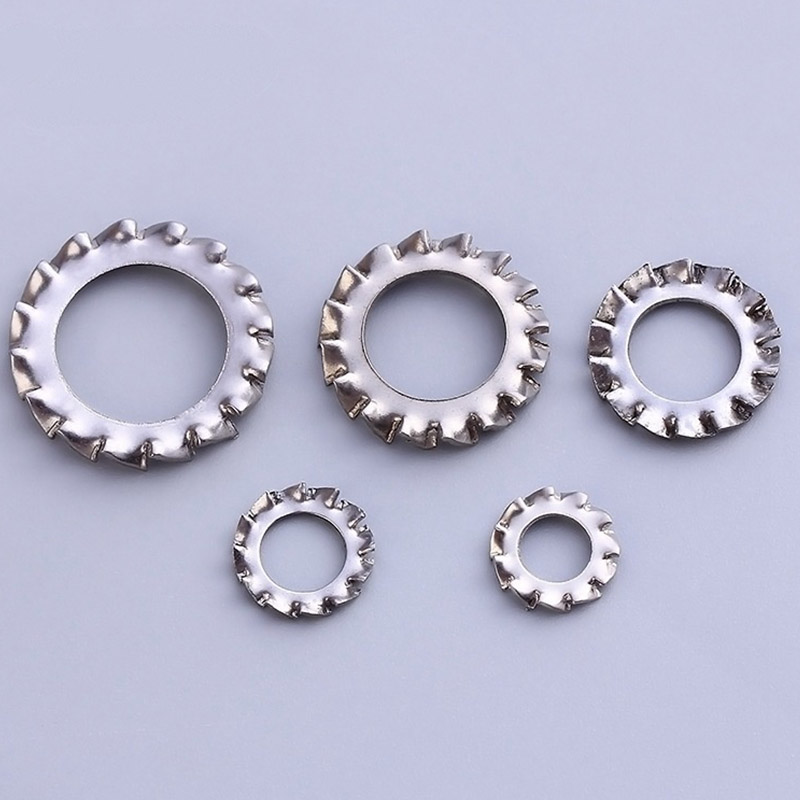

M6 Outer Serrated Lock Washer

Typowe błędy i rozwiązania

(1) Po dokręceniu zewnętrzna krawędź zewnętrznej ząbkowanej podkładki zabezpieczającej M6 unosi się.

Możliwe przyczyny: Podkładka jest zamontowana w złym kierunku.

Rozwiązanie: Usuń go i zamontuj ponownie powierzchnią zęba skierowaną w stronę łącznika.

(2) Śruby nadal się odkręcają.

Możliwe przyczyny: Niewystarczający moment obrotowy / Ponowne użycie podkładek

Rozwiązanie: Sprawdź wartość momentu obrotowego. /Jeżeli została zdemontowana i ponownie zmontowana, wymień nową podkładkę.

(3) Rezystancja uziemienia jest zbyt wysoka.

Możliwe przyczyny: Zęby nie przebiły powłoki.

Rozwiązanie: Oczyść powierzchnię stykową lub delikatnie zeskrob powłokę, a następnie ponownie dokręć.

(4) Powierzchnia przedmiotu obrabianego jest mocno zarysowana.

Możliwe przyczyny: Zewnętrzna ząbkowana podkładka zabezpieczająca M6 jest bezpośrednio dociskana do miękkiej powierzchni.

Rozwiązanie: Dodaj płaską podkładkę pod podkładkę lub zastąp ją wewnętrzną podkładką zębatą.

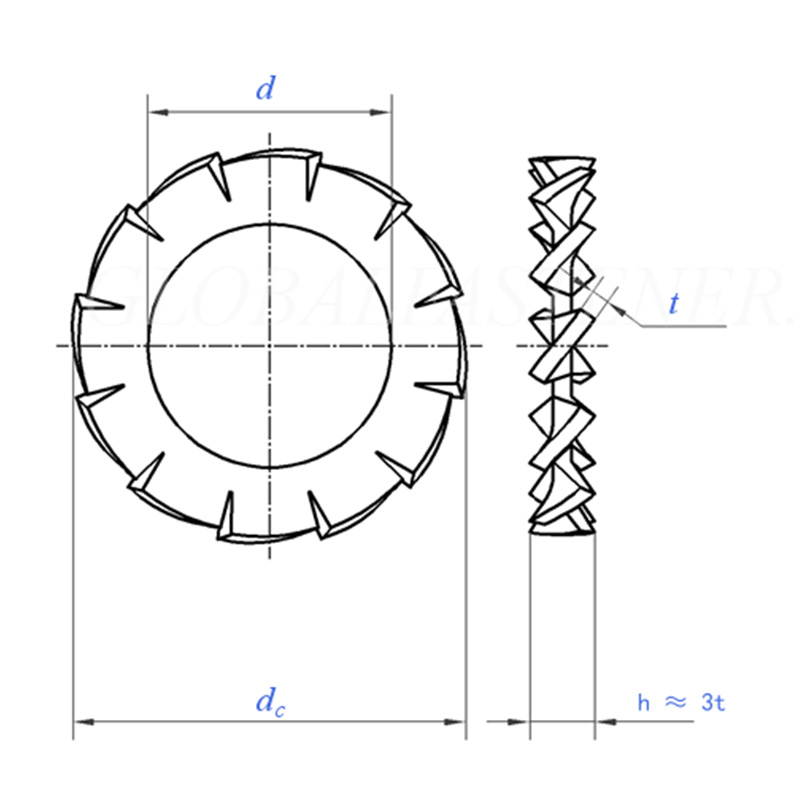

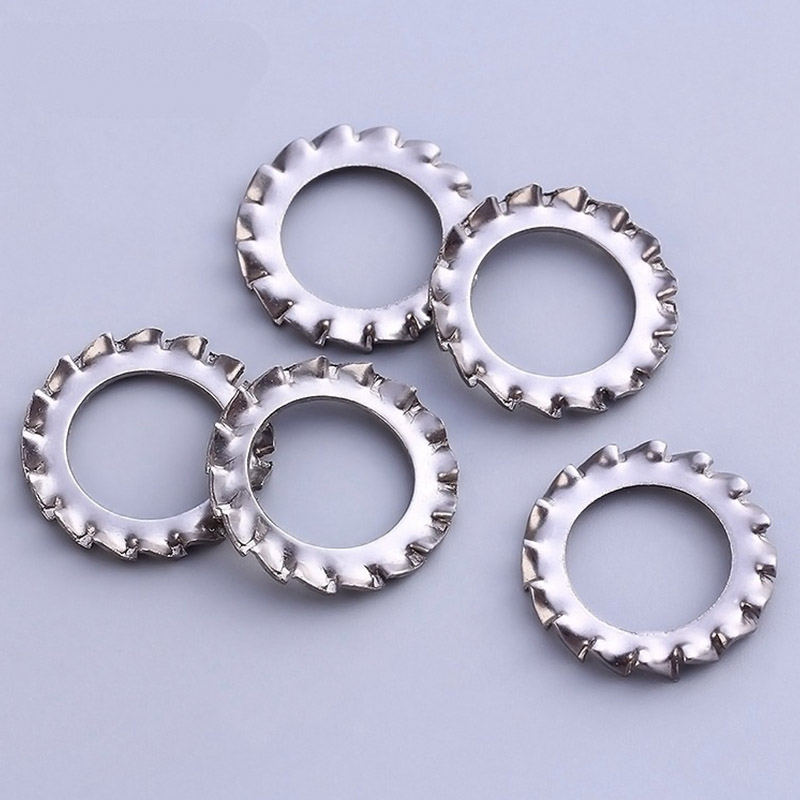

M6 Outer Serrated Lock Washer

Rozmiar		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = rozmiar nominalny	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
DC	max=rozmiar nominalny	3.6	4.5	5.5	6	7	8	10	11	12.5	15
DC	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Liczba zębów	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednostekkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Dla nominalnej średnicy gwintu		M1.6	M2	M2,5	M3	M3,5	M4	M5	M6	M7	M8

Rozmiar		10.5	13	15	17	19	21	23	25	28	31
d	min = rozmiar nominalny	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=rozmiar nominalny	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Liczba zębów	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednostekkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Dla nominalnej średnicy gwintu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
