Zewnętrzna ząbkowana podkładka zabezpieczająca

Zewnętrzna ząbkowana podkładka zabezpieczająca produkowana przez fabrykę Xiaoguo® ma doskonałą odporność na wstrząsy i działanie zapobiegające poluzowaniu. W przypadku użycia zewnętrzne zęby zostaną osadzone w łbie śruby i powierzchni przedmiotu obrabianego, zapobiegając w ten sposób poluzowaniu się śruby.

Wyślij zapytanie

Opis produktu

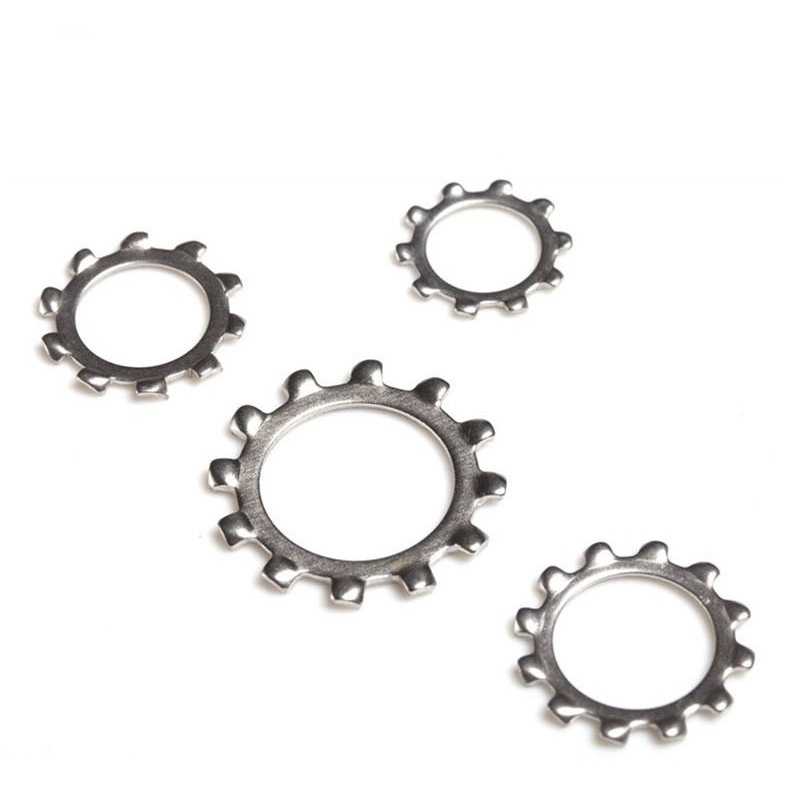

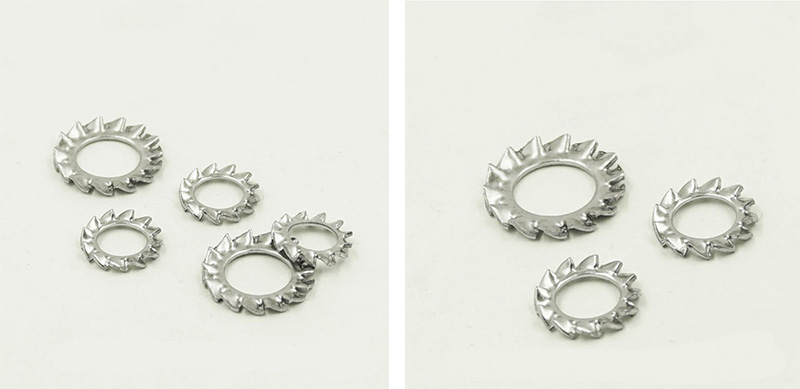

Zewnętrzna ząbkowana podkładka zabezpieczająca to uszczelki zapobiegające poluzowaniu z zębami wokół zewnętrznej krawędzi. Zęby rozciągają się promieniowo od zewnętrznego okręgu podkładki.

Kiedy dokręcasz śruby lub nakrętki, te zewnętrzne zęby chwytają powierzchnię części. Zwiększa tarcie i tworzy mechaniczną blokadę, dzięki czemu łącznik nie poluzuje się łatwo.

W porównaniu z podkładkami zabezpieczającymi z zębami wewnętrznymi, kształt zęba zewnętrznego lepiej pasuje do części o większym rozmiarze zewnętrznym. Rozkłada nacisk równomiernie i zapewnia stały efekt blokowania. Wewnętrzną uszczelkę zębatą stosuje się głównie pod łbami mniejszych śrub, natomiast zewnętrzną ząbkowaną podkładkę zabezpieczającą stosuje się głównie pod nakrętkami lub do elementów złącznych z większymi łbami.

Zasada działania

Outer Serrated Lock Washer

Zasada działania zewnętrznej ząbkowanej podkładki zabezpieczającej jest w rzeczywistości dość prosta. Opiera się głównie na dwóch rzeczach:

(1) Zęby wbijają się bezpośrednio w powierzchnię styku.

Ten rodzaj podkładki ma okrąg ostrych zębów na zewnętrznej krawędzi. Podczas dokręcania śrub lub nakrętek zęby dociskają się do dwóch stykających się powierzchni: dolnej części łba śruby lub nakrętki oraz powierzchni instalowanej części.

Po zagłębieniu się zębów działa jak pierścień kolców pod zapięciem. Jeśli śruba zacznie się naturalnie luzować, zęby mocno ją trzymają i zapobiegają obracaniu się.

(2) Sama podkładka zapewnia elastyczność.

Zewnętrzna ząbkowana podkładka zabezpieczająca nie jest całkowicie płaska; sam w sobie ma pewien stopień elastyczności. Po dokręceniu ulega spłaszczeniu, ale materiał zawsze chce wrócić do swojego pierwotnego kształtu, więc w sposób ciągły wywiera siłę skierowaną ku górze. Siła ta zwiększa tarcie pomiędzy gwintami, zmniejszając ryzyko poluzowania się śruby.

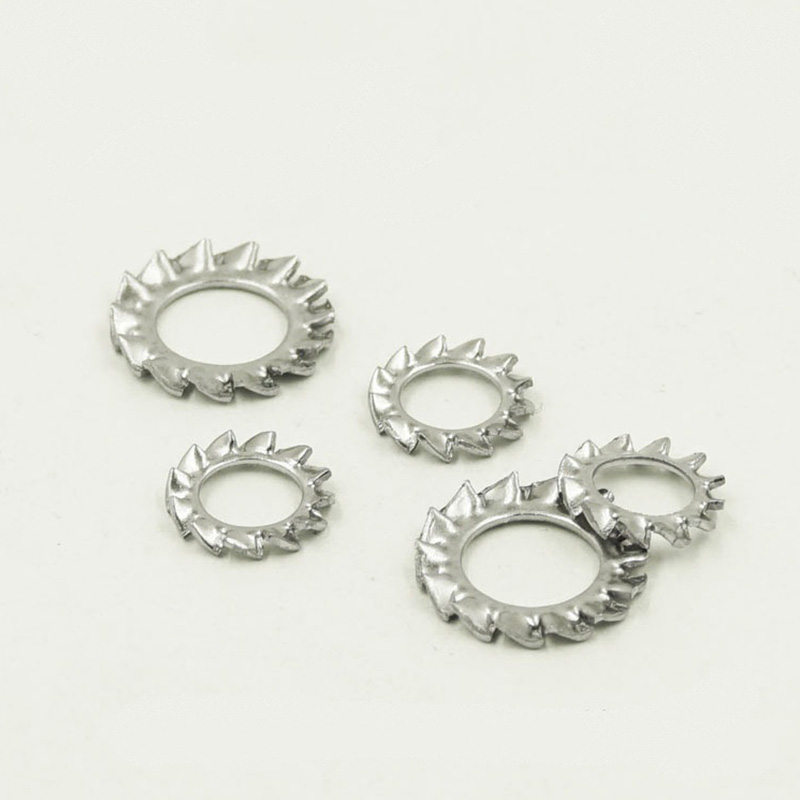

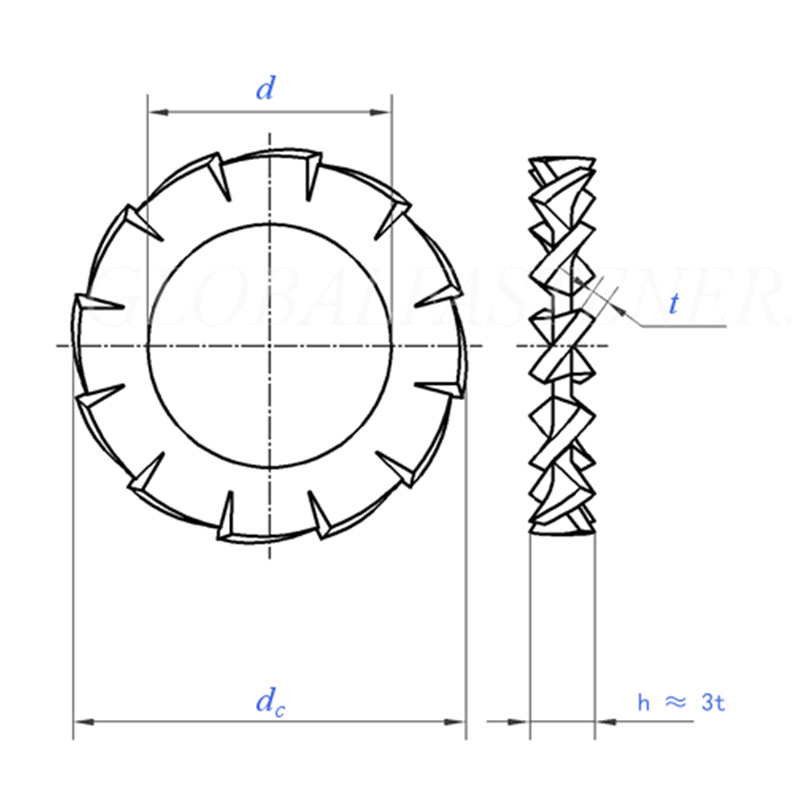

Outer Serrated Lock Washer

Rozmiar		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = rozmiar nominalny	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maks	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
DC	max=rozmiar nominalny	3.6	4.5	5.5	6	7	8	10	11	12.5	15
DC	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Liczba zębów	min	9	9	9	9	10	11	11	12	14	14
na 1000 jednostekkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Dla nominalnej średnicy gwintu		M1.6	M2	M2,5	M3	M3,5	M4	M5	M6	M7	M8

Rozmiar		10.5	13	15	17	19	21	23	25	28	31
d	min = rozmiar nominalny	10.5	13	15	17	19	21	23	25	28	31
d	maks	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=rozmiar nominalny	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Liczba zębów	min	16	16	18	18	18	20	20	20	22	22
na 1000 jednostekkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Dla nominalnej średnicy gwintu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(1) Jaka jest różnica między zewnętrzną ząbkowaną podkładką zabezpieczającą a wewnętrznymi podkładkami zębatymi?

Wersja z uzębieniem zewnętrznym: Zęby ułożone są na okręgu zewnętrznym, pasują do elementów złącznych o stosunkowo dużych łbach.

Wersja z uzębieniem wewnętrznym: Zęby znajdują się w kole wewnętrznym, z gładką krawędzią zewnętrzną. Ten styl doskonale pasuje do śrub z małymi łbami.

(2) Czy dostarczacie próbki do testów?

Tak. Próbki magazynowe o standardowych wymiarach są bezpłatne (koszt przesyłki pokrywa Klient), a czas realizacji wynosi 2–5 dni.

(3) Jakie jest MOQ i czas realizacji zamówienia zbiorczego?

W przypadku specyfikacji standardowych MOQ wynosi zazwyczaj 1000–5000 sztuk na specyfikację. Czas dostawy wynosi około 15 - 25 dni. Powłoka ze stali nierdzewnej lub Dacromet może zająć trochę więcej czasu.
