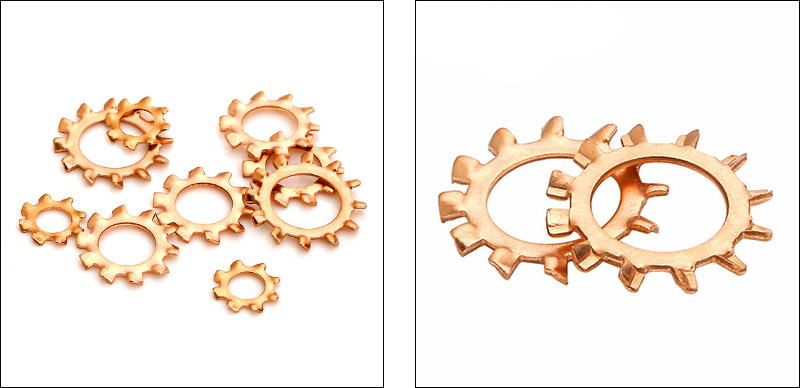

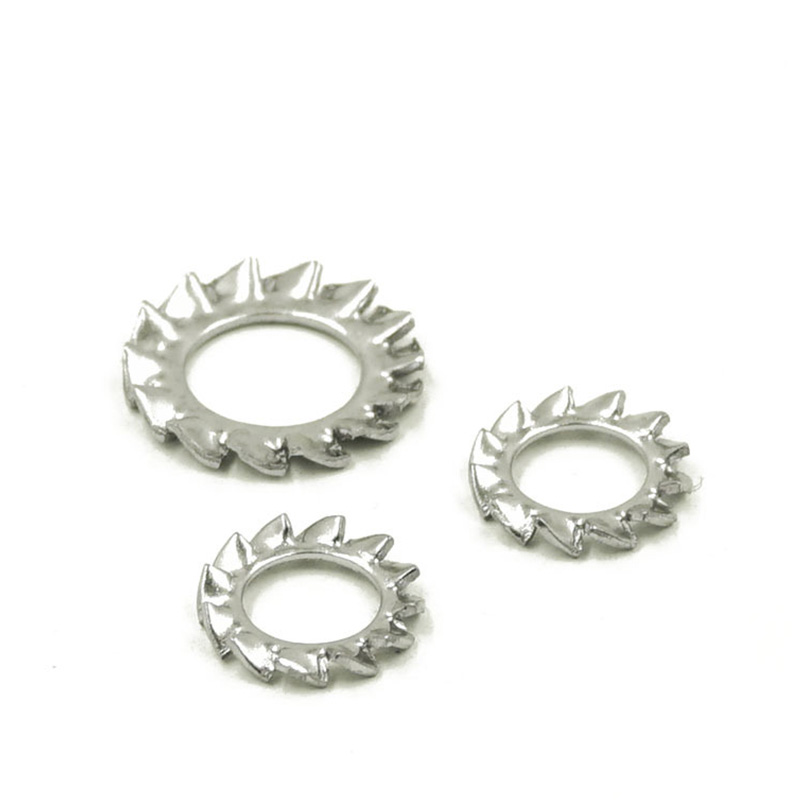

Zewnętrzne ząbkowane podkładki zabezpieczające

Rodzaje zewnętrznych podkładek zębatych ząbkowanych są klasyfikowane głównie na podstawie takich aspektów, jak struktura kształtu zęba, wytrzymałość na obciążenie i funkcje specjalne.

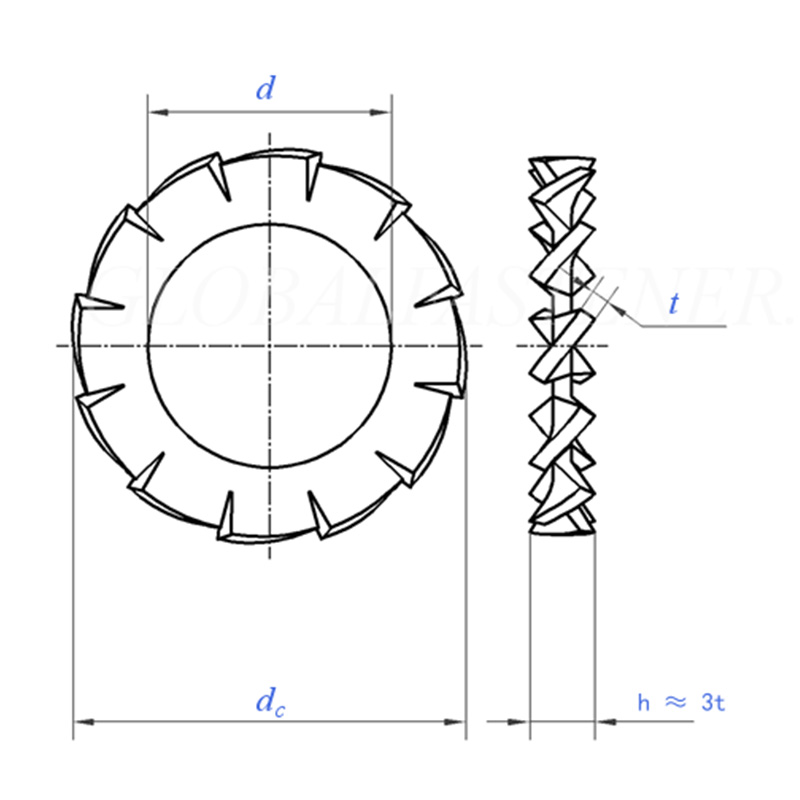

(1) DIN 6798

Norma DIN 6798 jest najczęściej stosowaną specyfikacją dotyczącą zewnętrznych podkładek zębatych ząbkowanych i składa się głównie z trzech form:

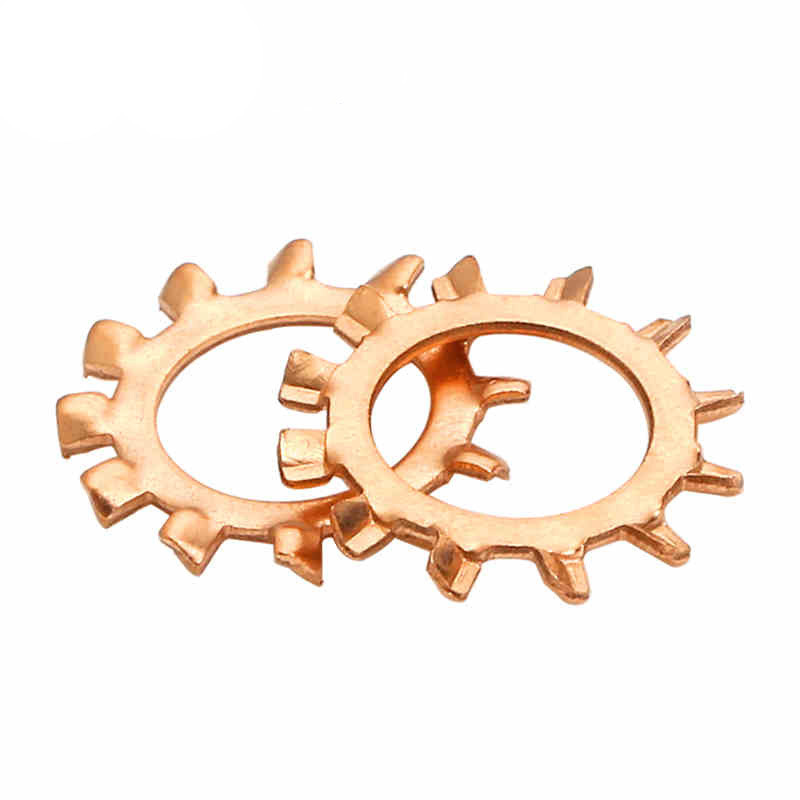

①Zewnętrzny ząbkowany pierścień blokujący

Zęby znajdują się na pierścieniu zewnętrznym i są ułożone na zakładkę, zapewniając największą powierzchnię styku.

②Wewnętrzny ząbkowany pierścień blokujący

Zęby znajdują się na pierścieniu wewnętrznym i nadają się do śrub z małym łbem.

③Stożkowy żebrowany pierścień blokujący

Konstrukcja stożkowa, kąt wpuszczany 90°

（2）BW kontra EOW

Zgodnie z klasyfikacją wytrzymałości na obciążenie, zewnętrzne ząbkowane podkładki zabezpieczające dzielą się na typy standardowe i typy o dużej wytrzymałości.

① Typ standardowy BW

Ma regularną głębokość zębów, pasuje do normalnych zastosowań przemysłowych i typowych prac montażowych. Typowe zastosowania: towary elektroniczne, maszyny ogólne, sprzęt automatyki.

② Typ ciężki EOW

Ma głębsze zęby i lepsze działanie zapobiegające luzowaniu, nadaje się do miejsc o dużych wibracjach i dużym obciążeniu. Typowe zastosowania: części samochodowe, maszyny o wysokich wibracjach, projekty budowlane i konstrukcje stalowe.

(3) Funkcja specjalna

①EOW Nakładanie się

Specjalna zachodząca na siebie struktura zęba, specjalnie zaprojektowana do zastosowań ze stosunkowo słabym momentem obrotowym. W porównaniu do powszechnie stosowanego typu zęba zewnętrznego, nadaje się do nierównych powierzchni nośnych, ma większą powierzchnię styku i sprzyja rozkładowi obciążenia.

②Duży/wąski pasek

Zgodnie z wymaganiami różnych przestrzeni zastosowań, dostępne są (RDEFL/RDIFL) i (RDIFS), aby sprostać zmiennym wymaganiom dotyczącym powierzchni styku.

③Podkładka podwójna zębata RDD

Zarówno powierzchnia wewnętrzna, jak i zewnętrzna są ząbkowane, odpowiednie do zastosowań, w których wymagane są wyższe wymagania dotyczące zapobiegania poluzowaniu.

Często zadawane pytania

(1) Czy zewnętrzne ząbkowane podkładki zabezpieczające są skuteczne w przypadku wysokich wibracji?

Tak, zewnętrzna uszczelka zęba jest bardziej odpowiednia do środowisk o wysokich wibracjach niż wewnętrzna uszczelka zęba, ponieważ ma większą powierzchnię styku między zębami i głębsze połączenie.

(2) Czy zęby uszkodzą miękkie materiały, takie jak aluminium lub plastik?

Zgadza się. Ostre zęby wbijają się w bardziej miękkie materiały i pozostawiają wgniecenia, a nawet pęknięcia. W przypadku części aluminiowych można umieścić płaską podkładkę między podkładkę zabezpieczającą a obrabiany przedmiot, aby pełniła rolę buforową. Jeśli chodzi o części z tworzyw sztucznych, nie używaj bezpośrednio zewnętrznych podkładek zębatych. Lepiej wybrać wewnętrzne podkładki zębate lub zamiast tego użyć większej podkładki płaskiej.

(3) Jaka jest typowa twardość zewnętrznych ząbkowanych podkładek zabezpieczających ze stali sprężynowej?

Po obróbce cieplnej twardość wynosi zwykle 40–50 HRC (około 400–530 HV).
