Podkładki sprężyste, powszechnie znane jako podkładka sprężysta, podkładka elastyczna lub podkładka zabezpieczająca, to metalowa uszczelka z lekko wystającym wycięciem. Materiał to głównie stal węglowa i stal nierdzewna. Został specjalnie zaprojektowany do łączenia z łbami śrub i nakrętkami. Dzięki własnej elastyczności zapobiega poluzowaniu się śruby na skutek wibracji sprzętu.
Mówiąc najprościej, podkładki sprężyste to „siła oporowa o elastyczności”, która jest wkładana pomiędzy śrubę a przedmiot obrabiany. Jest stosunkowo niedrogi, niewielkich rozmiarów, zajmuje mało miejsca, ma prostą konstrukcję i jest łatwy w montażu. Jest to jedna z najczęstszych części zapobiegających poluzowaniu stosowanych w produkcji przemysłowej, samochodach, maszynach, urządzeniach elektrycznych i montażu DIY.

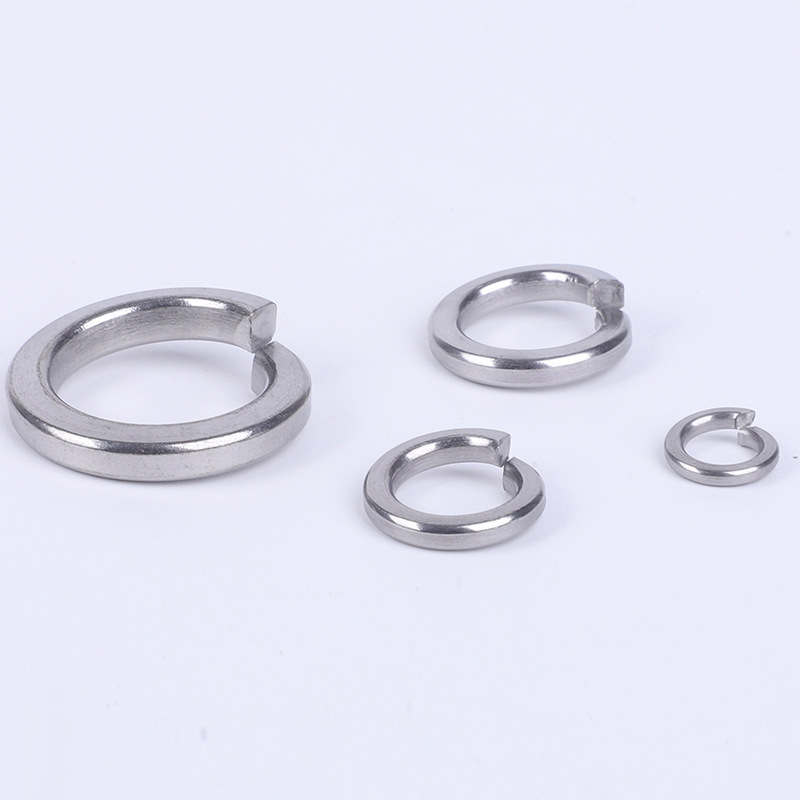

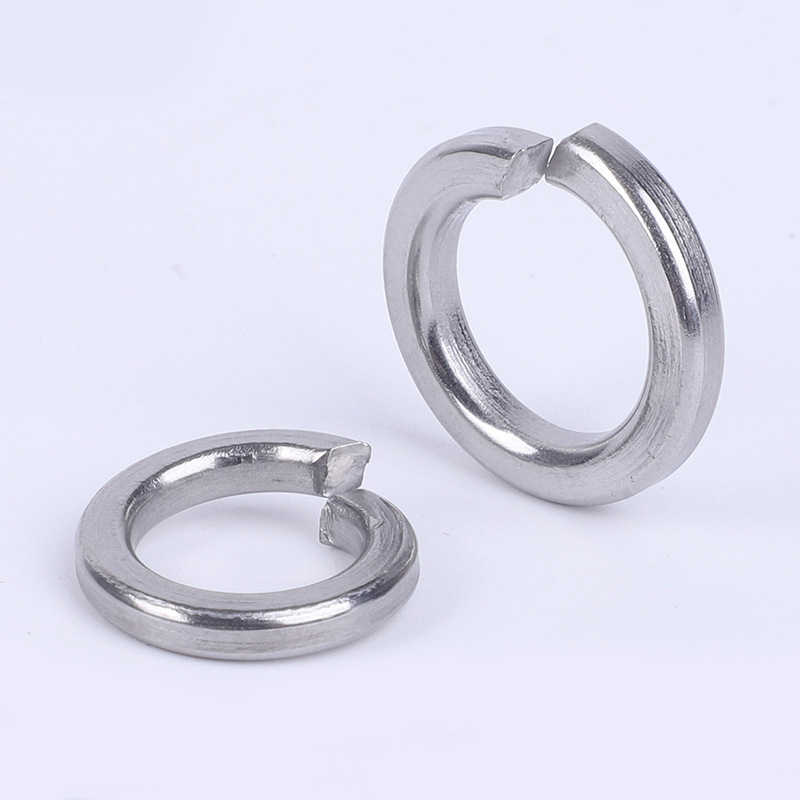

Gdy spojrzymy na kształt podkładek sprężystych, wszystko staje się jasne – nie jest to płaski okrągły pierścień, ale metalowy pierścień, który został raz przycięty, z wycięciem przesuniętym w górę i w dół. Jego przekrój jest nachylony i właśnie dzięki temu kształtowi ma naturalną elastyczność.
Proces pracy jest w rzeczywistości dość prosty:
(1) Montaż: Załóż podkładki sprężyste na śrubę i umieść je pod łbem śruby lub nakrętką.
(2) Dokręcanie: Gdy nakrętka zostanie obrócona w dół, podkładka sprężysta zostanie dociśnięta. Podkładka sprężysta, która była przesunięta w górę i w dół na krawędzi cięcia, zostaje spłaszczona, tworząc siłę odpychającą.
(3) Zapobieganie poluzowaniu: po spłaszczeniu podkładki sprężystej próbuje ona „odskoczyć”. Wygenerowana w ten sposób elastyczność w kierunku przeciwnym zwiększy tarcie w całym połączeniu, zapobiegając w ten sposób poluzowaniu spowodowanemu wibracjami. Jednocześnie spłaszczone końce podkładki sprężystej utworzą ostre krawędzie, które wbiją się w łeb śruby i powierzchnię przedmiotu obrabianego, tworząc fizyczny efekt „blokowania”, co dodatkowo zapobiega ponownemu obrotowi śruby.
Funkcję zapobiegającą poluzowaniu się podkładek sprężystych osiąga się poprzez dwie rzeczy: jedną jest tarcie spowodowane elastycznością, a drugą jest siła gryzienia powstająca, gdy ostre krawędzie wbijają się w powierzchnię.

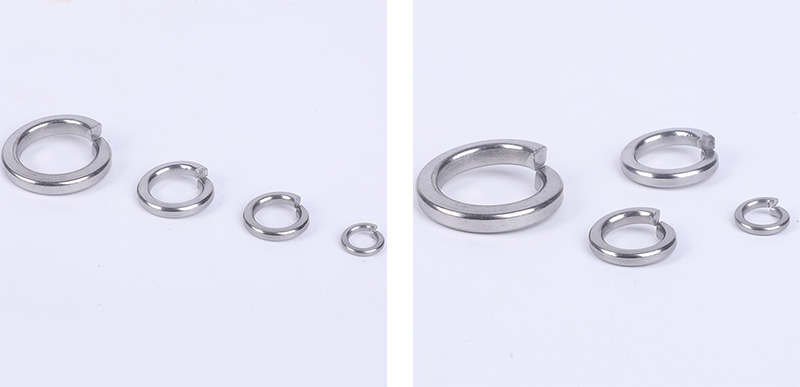

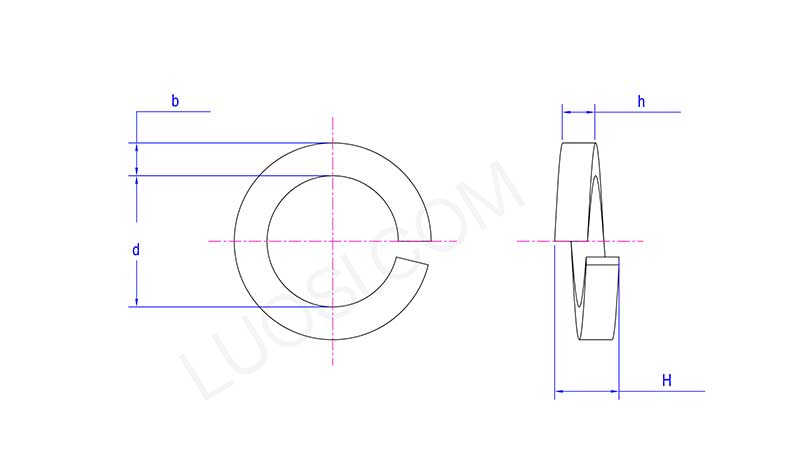

| pon | φ18 | φ20 | φ22 | φ2 4 | φ27 | φ30 | φ33 | φ36 | φ39 | φ42 | φ45 |
| min | 18.2 | 20.2 | 22.5 | 24.5 | 27.5 | 30.5 | 33.5 | 36.5 | 39.5 | 42.5 | 45.5 |
| dmaks | 19.04 | 21.04 | 23.34 | 25.5 | 28.5 | 31.5 | 34.7 | 37.7 | 40.7 | 43.7 | 46.7 |
| min | 4.3 | 4.8 | 5.3 | 5.8 | 6.5 | 7.2 | 8.2 | 8.7 | 9.7 | 10.2 | 10.7 |
| bmaks | 4.7 | 5.2 | 5.7 | 6.2 | 7.1 | 7.8 | 8.8 | 9.3 | 10.3 | 10.8 | 11.3 |
| godz. min | 4.3 | 4.8 | 5.3 | 5.8 | 6.5 | 7.2 | 8.2 | 8.7 | 9.7 | 10.2 | 10.7 |
| h maks | 4.7 | 5.2 | 5.7 | 6.2 | 7.1 | 7.8 | 8.8 | 9.3 | 10.3 | 10.8 | 11.3 |
| H min | 9 | 10 | 11 | 12 | 13.6 | 15 | 17 | 18 | 20 | 21 | 22 |
| Maks. wys | 11.25 | 12.5 | 13.75 | 15 | 17 | 18.75 | 21.25 | 22.5 | 25 | 26.25 | 27.5 |
