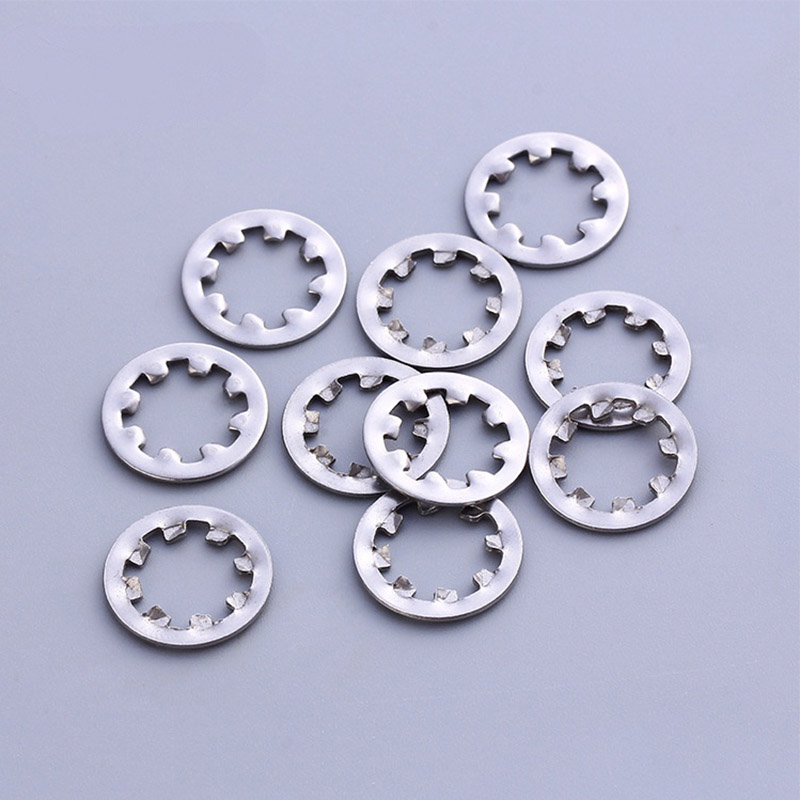

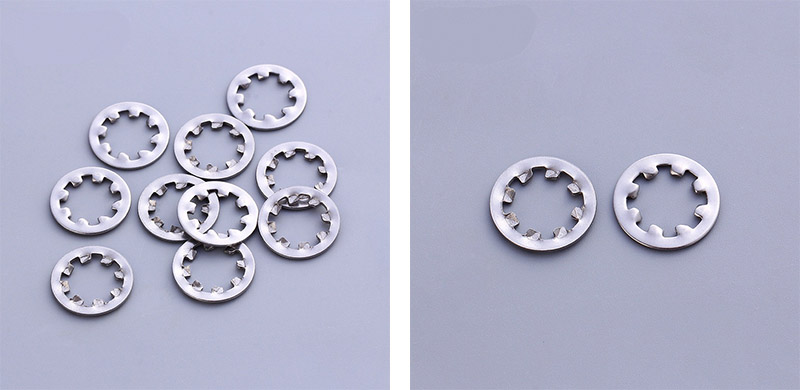

Standardowe podkładki zabezpieczające z zębami wewnętrznymi

W przypadku śrub z małym łbem idealnym wyborem będzie zakup standardowych podkładek zabezpieczających zęby wewnętrzne Xiaoguo®. Konstrukcja zębów wewnętrznych zapewnia, że wszystkie zęby mogą stykać się z łbem śruby, zapewniając w ten sposób skuteczne blokowanie.

Wyślij zapytanie

Opis produktu

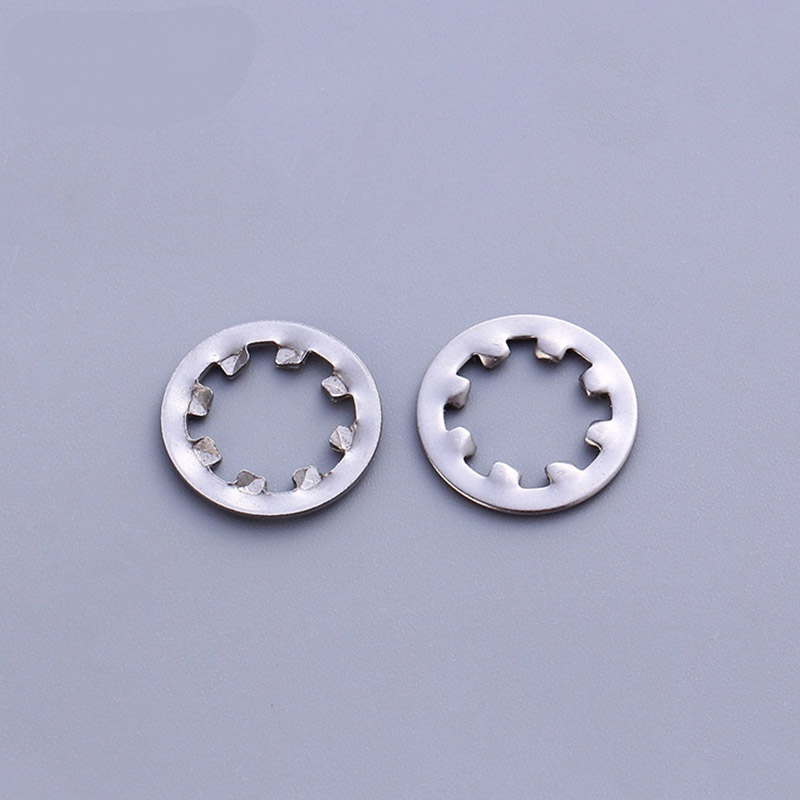

Standardowe wewnętrzne podkładki zabezpieczające zęby to rodzaj podkładki zapobiegającej poluzowaniu, z umieszczonymi do wewnątrz strukturami przypominającymi zęby. Jego kształt to cienki metalowy pierścień z ostrym pierścieniem zębatym pośrodku i gładkim i płaskim kołem zewnętrznym. Podczas dokręcania śruby zęby te osadzają się w łbie śruby i powierzchni elementu wyposażenia, opierając się na sile tarcia i sile docisku, aby zapobiec poluzowaniu się śruby. Mówiąc najprościej, pomiędzy łbem śruby a powierzchnią elementu urządzenia dodaje się „blokadę”, która zapobiega poluzowaniu się śruby podczas pracy urządzenia ze względu na wysoką częstotliwość wibracji.

Zasada działania

Zasada działania standardowego złącza podkładek zabezpieczających z zębami wewnętrznymi jest w rzeczywistości dość prosta. Opiera się głównie na dwóch funkcjach: „zazębienie zębów + elastyczny docisk”, aby zapobiec poluzowaniu.

(1) Zgrzytanie zębami

Wewnętrzny pierścień standardowych podkładek zębatych wewnętrznych ma szereg ostrych zębów. Po dokręceniu śruby lub nakrętki zęby te wnikną w dwie stykające się powierzchnie:

Dolna powierzchnia (powierzchnia metalowa) łba śruby/nakrętki

Powierzchnia przedmiotu obrabianego (czasami nawet penetrująca warstwę farby lub tlenku)

Po wszczepieniu zębów, pod łbem śruby znajduje się pierścień „miniblokerów”. Jeśli śruba spróbuje sama się obrócić, zęby mocno ją uchwycą i zapobiegną przesuwaniu się, zapobiegając w ten sposób poluzowaniu.

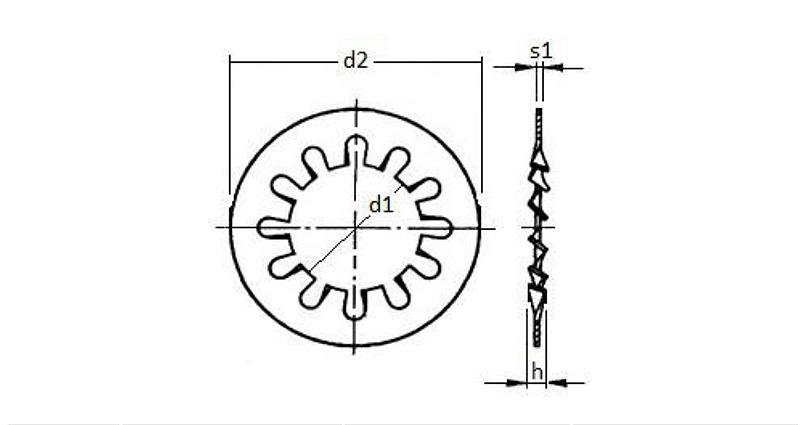

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2,5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3,5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Podane informacje i rysunki służą jedynie jako odniesienie

（2）Nacisk elastyczny

Sama podkładka jest elastyczna. Po dokręceniu standardowe podkładki zabezpieczające z zębami wewnętrznymi ulegają spłaszczeniu, ale ich materiał zawsze stara się powrócić do swojego pierwotnego kształtu, w związku z czym w sposób ciągły generuje siłę odwrotnego ciągu i siłę odbicia w górę.

Ta siła sprężystości działa na nici, zwiększając tarcie między nitkami. Przy większym tarciu śruby w naturalny sposób stają się mniej podatne na poluzowanie.

（3）Połączony efekt obu

Mechaniczne mocowanie zapewnia bezpośredni opór przeciwobrotowy

Elastyczne napięcie wstępne zwiększa tarcie gwintu i jednocześnie kompensuje niewielkie wibracje lub pełzanie materiału.

Obydwa współpracują ze sobą, zapewniając, że standardowe podkładki zabezpieczające z zębami wewnętrznymi skutecznie zapobiegają poluzowaniu się śruby nawet w środowiskach narażonych na wibracje, uderzenia lub rozszerzalność i kurczenie termiczne.
