Podkładki zębate zabezpieczające Zęby wewnętrzne

Fabryka Xiaoguo® może dostarczyć różne typy podkładek zębatych o zębach wewnętrznych, wykonanych z różnych materiałów. Może spełniać różne wymagania klientów dotyczące dostosowywania, w tym specjalne rozmiary, specjalną obróbkę powierzchni itp., aby zaspokoić potrzeby klientów w różnych środowiskach pracy.

Wyślij zapytanie

Opis produktu

Uszczelki blokujące zęby zewnętrzne i wewnętrzne to dwa podobne produkty przeznaczone do różnych scenariuszy zastosowań. Uzębienie wewnętrzne podkładek zębatych jest bardziej „delikatne”, natomiast uszczelka zęba zewnętrznego jest bardziej „agresywna”. Podstawowa różnica między nimi polega na położeniu zębów, które określa ich obszary specjalizacji.

Porównanie Podkładki zębate zębate wewnętrzne Ząb zewnętrzny

Wygląd i kształt zębów Zęby znajdują się na wewnętrznym pierścieniu uszczelki i rozciągają się do wewnątrz. Zęby znajdują się na zewnętrznym pierścieniu uszczelki i wystają na zewnątrz, przypominając gwiazdy.

Zasada blokowania Podczas dokręcania zęby pierścienia wewnętrznego „wgryzają się” w spód łba śruby lub łba śruby, zapewniając siłę tarcia zapobiegającą poluzowaniu. Podczas dokręcania zęby pierścienia zewnętrznego jednocześnie „wgryzają się” w powierzchnię poniżej łba elementu złącznego i powierzchnię montażową łączonego elementu.

Główna zaleta Brak uszkodzeń przedmiotu obrabianego: Pierścień zewnętrzny jest gładki i nie rysuje ani nie uszkadza powierzchni montażowej. Większe działanie zapobiegające poluzowaniu: Dwustronne ryglowanie, szczególnie odpowiednie do zastosowań narażonych na wibracje i duże obciążenia skrętne.

Adaptacyjny typ śruby Stosowany głównie do śrub o mniejszych rozmiarach łba. Nadaje się do śrub o większym łbie

Główne scenariusze zastosowań Jest powszechnie stosowany do elementów wewnętrznych i paneli samochodów, precyzyjnego sprzętu elektronicznego, sprzętu gospodarstwa domowego itp. Jest szeroko stosowany w dziedzinach wymagających większej siły dokręcania, takich jak ciężkie maszyny, podwozia, sprzęt o dużej mocy i maszyny przemysłowe wytrzymujące wysokie wibracje.

Kroki instalacji

Montaż wewnętrznych zębów podkładek zębatych jest bardzo prosty. Kluczową kwestią jest to, że kierunek powinien być prawidłowy.

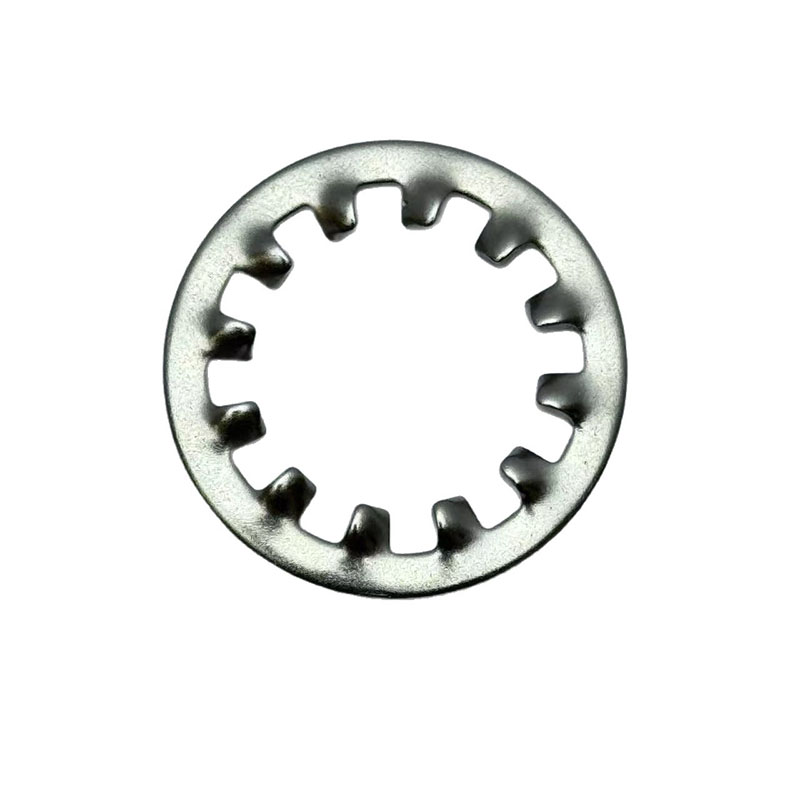

Toothed Lock Washers Internal Teeth

(1) Potwierdź specyfikacje

Upewnij się, że wewnętrzna średnica wewnętrznych zębów podkładek zębatych odpowiada średnicy śruby.

Sprawdź, czy zęby uszczelki są nienaruszone i bez odkształceń.

(2) Oczyść powierzchnię stykową

Wytrzyj olej, farbę i opiłki żelaza ze spodu łba śruby i powierzchni przedmiotu obrabianego.

W przypadku stosowania do uziemienia elektrycznego należy upewnić się, że zęby uszczelki mogą przeniknąć przez warstwę farby lub tlenku.

(3) Umieść podkładkę (kierunek jest kluczowy)

Załóż wewnętrzne zęby podkładek zębatych na śrubę.

Powierzchnia zęba musi być skierowana w stronę łba śruby lub nakrętki (tzn. zęby powinny być skierowane w stronę powierzchni dokręcanego elementu).

Gładka i płaska powierzchnia jest zwrócona w stronę zewnętrznej strony łba śruby.

(4) Włóż śrubę

Przełóż śrubę z zamocowaną podkładką przez otwór w elemencie obrabianym.

Dokręcić wstępnie nakrętkę lub śrubę ręcznie, aby upewnić się, że gwinty są prawidłowo wyrównane.

(5) Dokręć

Użyj klucza dynamometrycznego i dokręć śruby zgodnie ze standardowymi wartościami momentu obrotowego.

Podczas procesu dokręcania zęby automatycznie łączą się z powierzchnią styku.

Nie jest wymagana dodatkowa regulacja momentu obrotowego; wystarczy standardowy moment obrotowy.

(6) Sprawdź

W przypadku uziemień elektrycznych można zastosować multimetr do pomiaru przewodności po obu stronach uszczelki, aby potwierdzić, że zęby przebiły powłokę.

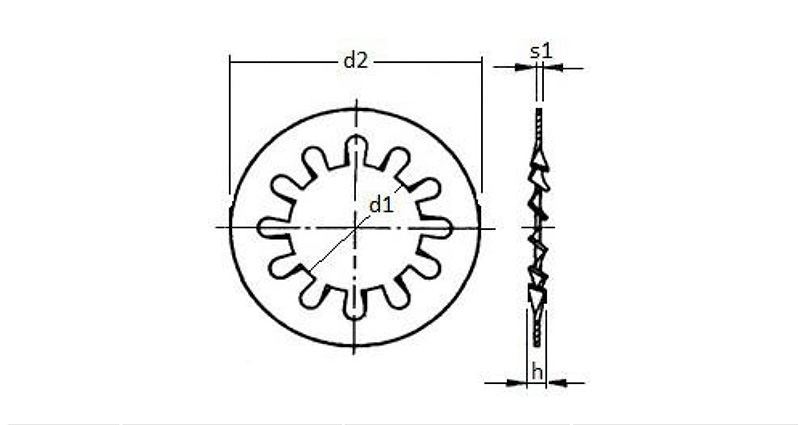

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2,5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3,5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Podane informacje i rysunki służą jedynie jako odniesienie

Często zadawane pytania

(1) Jak są pakowane na eksport?

Opakowanie wewnętrzne składa się z toreb plastikowych i pudełek papierowych, natomiast opakowanie zewnętrzne to standardowe kartony i palety eksportowe. Wewnętrzne zęby podkładek zębatych nie mają niezależnego zabezpieczenia, ale opakowanie jest wystarczające, aby zapobiec wzajemnemu zarysowaniu się podkładek podczas transportu.

(2) Czy wewnętrzne podkładki zabezpieczające mogą być używane ze śrubami z łbem wpuszczanym?

Tak, ale należy pamiętać, że powierzchnia zęba nadal musi być zwrócona w stronę przedmiotu obrabianego. Ponieważ łeb śruby z łbem stożkowym jest stożkowy, wewnętrzne zęby podkładki mogą nie stykać się całkowicie z dolną powierzchnią łba, co skutkuje nieco gorszym efektem blokowania.
