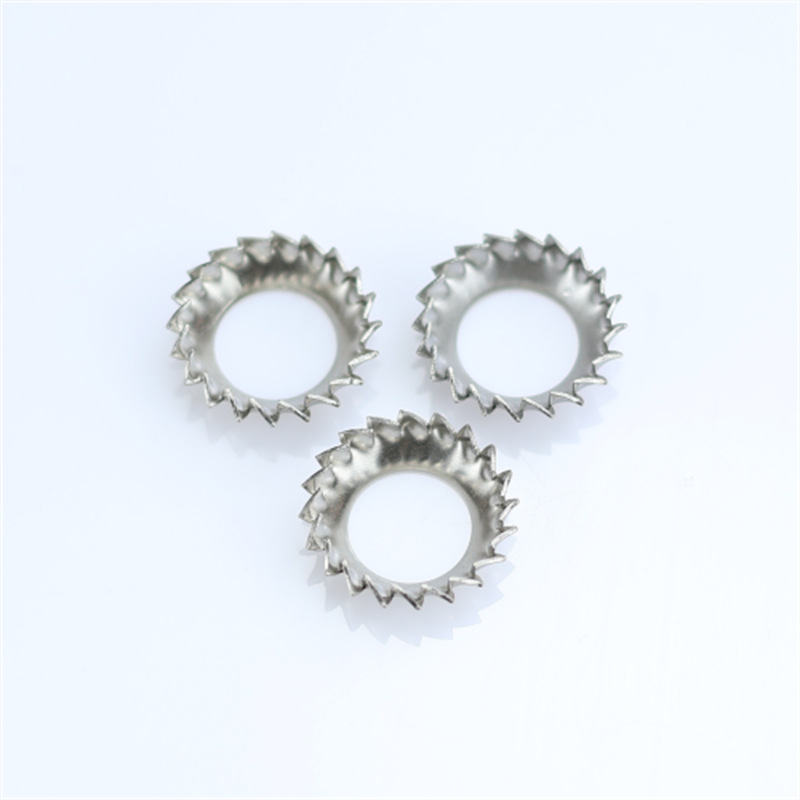

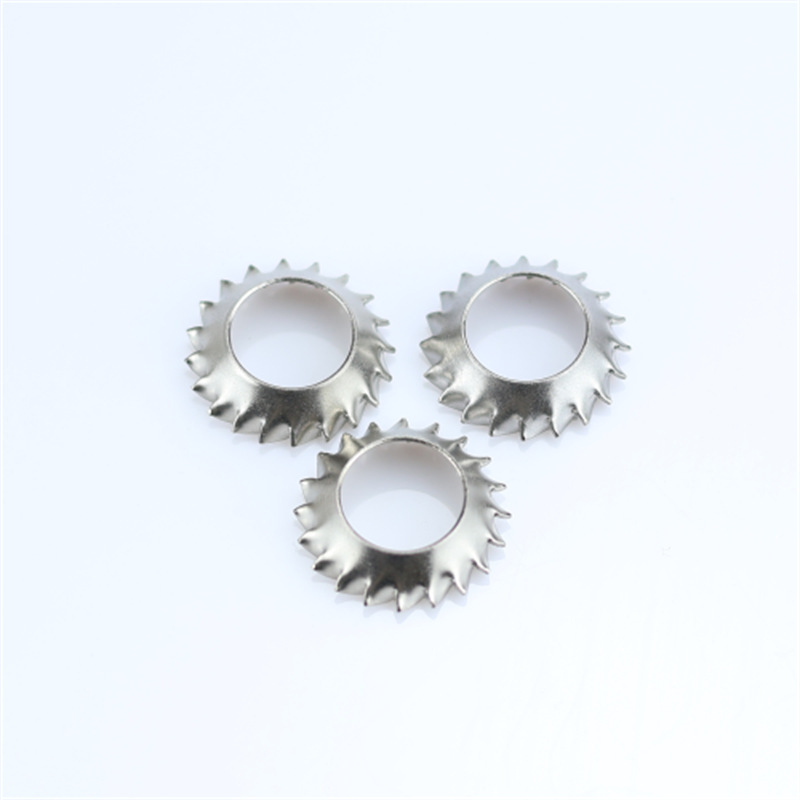

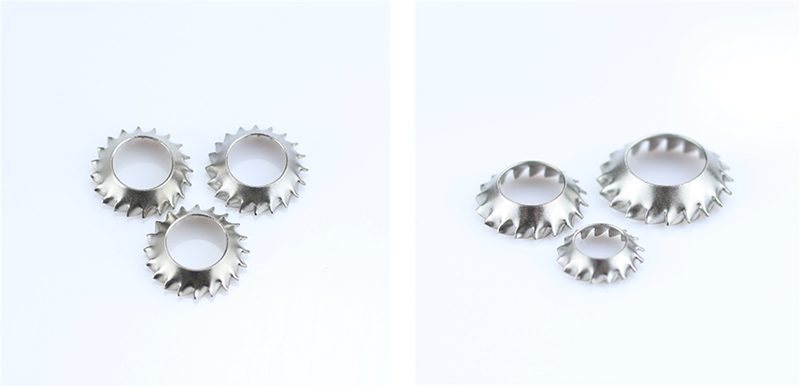

Podkładki zębate zabezpieczające Z stożkiem stożkowym

Strukturę tego typu podkładek zębatych z wgłębieniem można zrozumieć na podstawie ich podstawowych cech. Każda część współpracuje ze sobą, aby zapewnić płynną instalację, elastyczne wstępne dokręcenie i silne zabezpieczenie przed poluzowaniem.

Profil wpuszczany

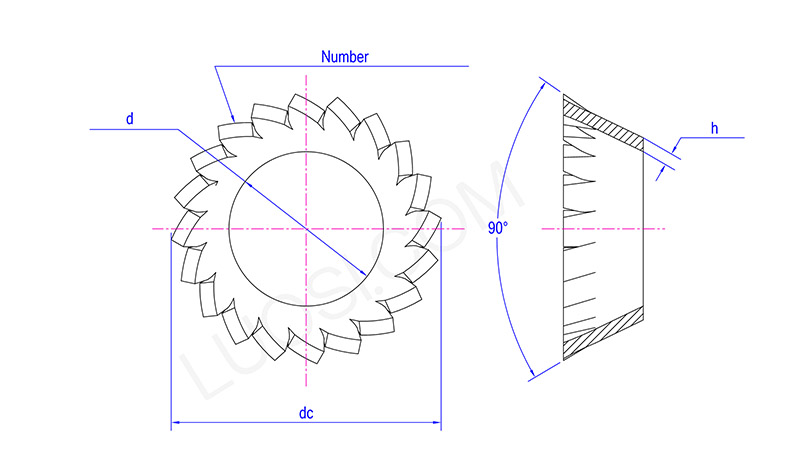

Wewnętrzny otwór podkładek zębatych z wgłębieniem jest obrobiony ze standardową fazą wpuszczaną pod kątem 45°, odpowiadającą kątowi stożkowemu standardowych śrub z łbem wpuszczanym. Nadaje się do śrub z łbem krzyżowym wpuszczanym i sześciokątnym.

Podczas montażu podkładka jest całkowicie wsuwana w wgłębiony otwór przedmiotu obrabianego, dzięki czemu łeb śruby znajduje się na równi z powierzchnią przedmiotu obrabianego lub nieco niżej.

Funkcja: Zapewnia, że ​​powierzchnia montażowa jest płaska i gładka, bez żadnych wystających elementów, nie powoduje dyskomfortu w dotyku i nie koliduje z innymi elementami.

Stożkowy / wypukły korpus

Podkładki zębate z wpuszczanym stożkiem mają w stanie swobodnym stożkową strukturę przypominającą parasolkę (w zależności od konkretnego projektu środek jest wyższy, a krawędzie niższe lub środek jest niższy, a krawędzie wyższe) i ma naturalną zdolność do odkształcania się sprężystego.

Po dokręceniu śruby stożkowa struktura ulega spłaszczeniu, generując ciągłą osiową siłę odbicia.

Funkcja: Zapewnia elastyczne napięcie wstępne, kompensuje szczeliny spowodowane rozszerzalnością cieplną, zużyciem lub odkształceniem materiału oraz zapobiega poluzowaniu się śruby.

Zewnętrzne ząbkowane zęby

Na zewnętrznym obwodzie podkładek zębatych z wgłębieniem znajduje się równomierny układ szeregu ostrych promieniowych zębów. Kształt zęba jest ostry i regularny, z wierzchołkami zębów skierowanymi na zewnątrz.

Podczas dokręcania zęby wgryzają się w powierzchnię przedmiotu obrabianego (lub stykającą się płaszczyznę metalu), tworząc wiele punktów mechanicznego blokowania, znacznie zwiększając opór tarcia i zapobiegając obracaniu się i poluzowaniu śruby od pierwotnej przyczyny.

Funkcja: Przeciwdziałanie poluzowaniu obrotowemu spowodowanemu wibracjami lub uderzeniami.

Zęby mogą przebić farbę, warstwę tlenku lub powłokę, tworząc w ten sposób ścieżkę uziemienia elektrycznego.

Zintegrowana konstrukcja korpusu z zamkniętą pętlą

Cały element nie ma otworów ani połączeń i jest formowany w jednym procesie tłoczenia. Jest równomiernie naprężony i mało prawdopodobne, aby się złamał. Ma dużą stabilność strukturalną nawet w długotrwałych warunkach wibracji.

Płaska powierzchnia podstawy

Dolna powierzchnia stykająca się z przedmiotem obrabianym jest gładką płaszczyzną bez zadziorów. Nie rysuje blachy, aluminium, części malowanych i plastikowych, nadaje się do precyzyjnego i estetycznego montażu.
