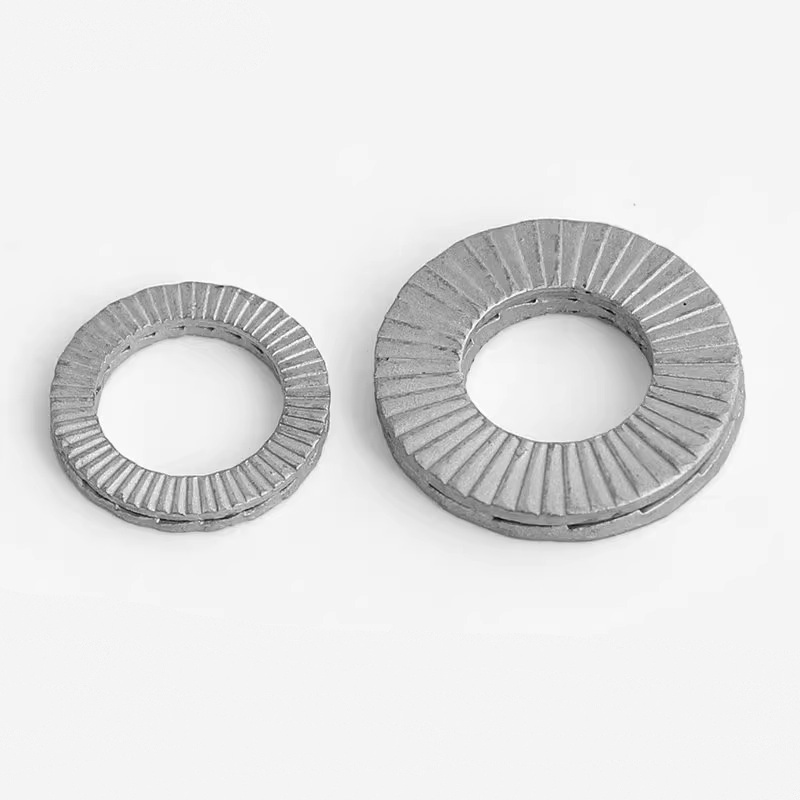

Podwójne podkładki samoblokujące

Podwójne podkładki samozabezpieczające dostarczane przez fabrykę Xiaoguo® rezygnują z konwencjonalnej metody blokowania i przyjmują zasadę naprężenia zapobiegającego poluzowaniu zamiast tarcia, co znacznie poprawia wydajność.

Wyślij zapytanie

Opis produktu

Podstawowa zasada zapobiegania poluzowaniu dwuskładanych podkładek samozabezpieczających polega na: pomysłowym przekształcaniu szkodliwej energii spowodowanej wibracjami w siłę wymaganą do zablokowania. Zamiast polegać na tradycyjnej metodzie stosowania pierścienia ustalającego, aby zapobiec poluzowaniu przez „tarcie”, przyjęto inteligentniejszy mechanizm:

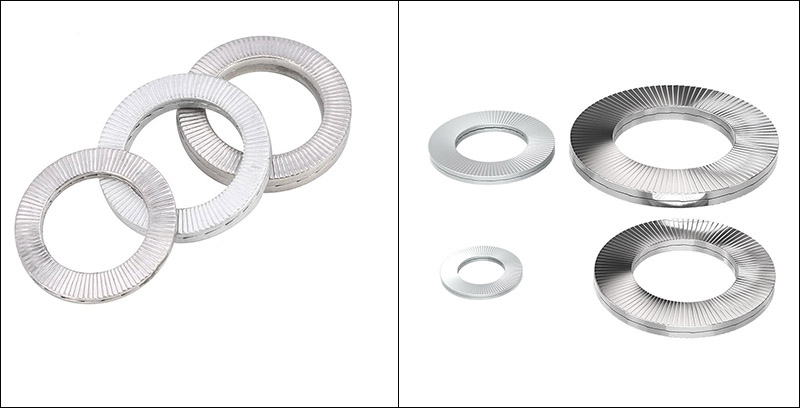

Two Fold Self Locking Washers

(1) Początkowe dokręcenie: Pozycjonowanie dwustronne

Podczas montażu klinowe powierzchnie obu podkładek są dopasowane do siebie i używane parami.

Mocowanie zewnętrzne: Podczas dokręcania promieniowe drobne zęby na zewnętrznej powierzchni podwójnych podkładek samozabezpieczających mocno wgryzają się w łeb nakrętki/śruby i powierzchnię przedmiotu obrabianego, ściśle uszczelniając powierzchnię styku i zapobiegając poślizgowi.

Wewnętrzne mocowanie: W tym momencie powierzchnie w kształcie klina (duże zęby) po wewnętrznych stronach obu podkładek stykają się ze sobą, ale nie następuje żaden ruch względny, zapewniając w ten sposób przestrzeń dla późniejszego działania mechanicznego.

(2) Wyzwalanie luzowania: raczej niewspółosiowość niż poślizg

Gdy urządzenie pracuje w środowisku wibracyjnym, nakrętka zaczyna wykazywać bardzo niewielką tendencję do luzowania się.

Ze względu na to, że siła tarcia zewnętrznych zębów promieniowych jest znacznie większa niż siły tarcia wewnętrznej powierzchni klinowej, pomiędzy nakrętką a podkładkami samozabezpieczającymi nie wystąpi ruch.

Jedyny ruch polega na tym, że obie podkładki „wysuwają się” względem siebie wzdłuż klinowej powierzchni po wewnętrznej stronie.

(3) Osiągnięcie samoblokowania: klucz do efektu klina

Kiedy sprzęt wibruje lub doświadcza wahań sił, potężna siła przeciwna generowana przez powierzchnię w kształcie klina natychmiast niweluje te wibracje. Zapobiega to obracaniu się śruby w przeciwnym kierunku i przekształca energię wibracji w siłę blokującą samej dwuskładanej podkładki samozabezpieczającej, uzyskując efekt „zacieśnienia, im bardziej wibruje”, zapobiegając w ten sposób poluzowaniu się od pierwotnej przyczyny.

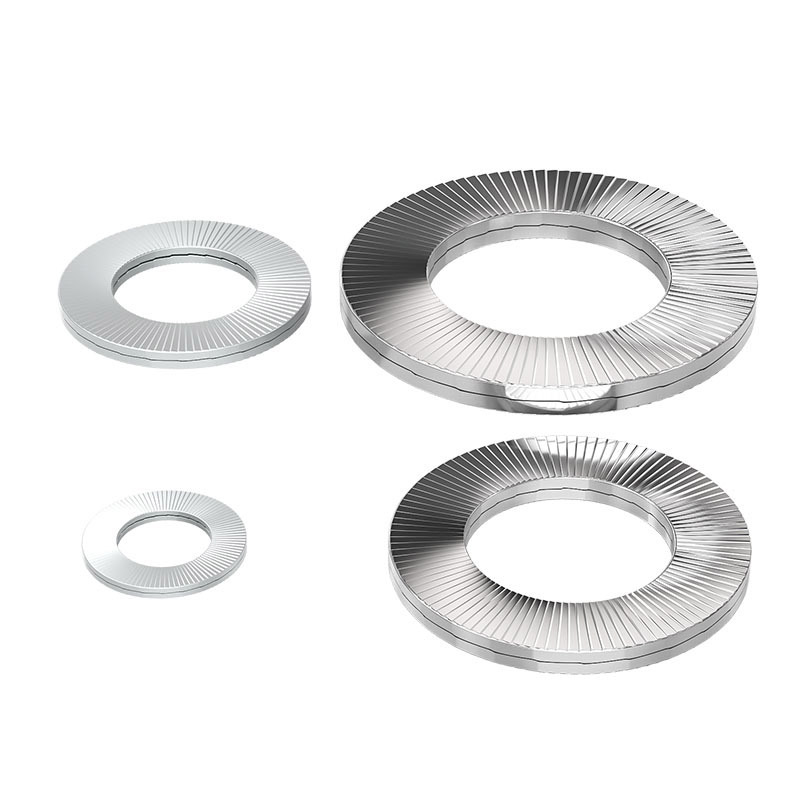

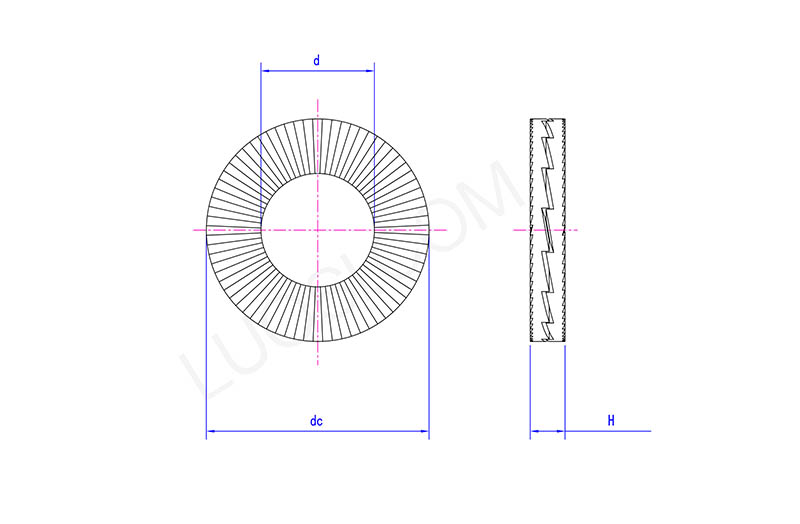

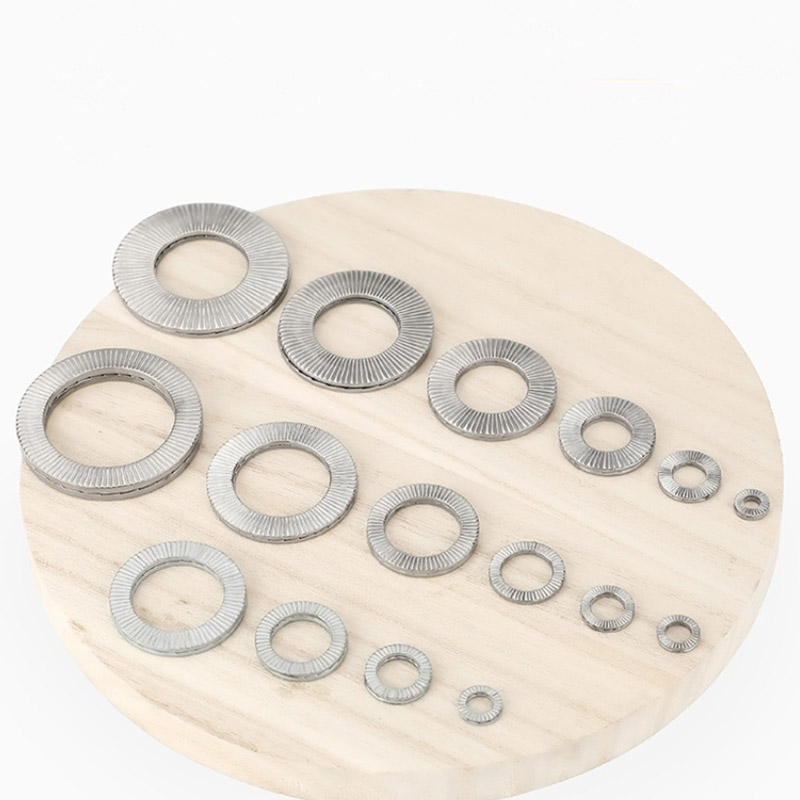

Two Fold Self Locking Washers

pon	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
dmaks	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
maks. prąd stały	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Maks. wys	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
Hmin	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
