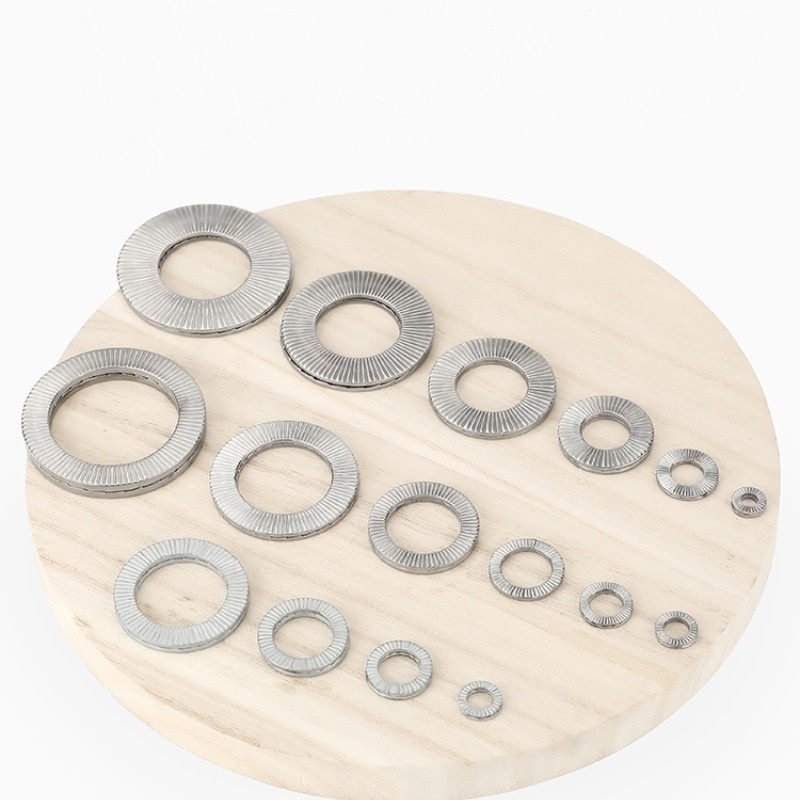

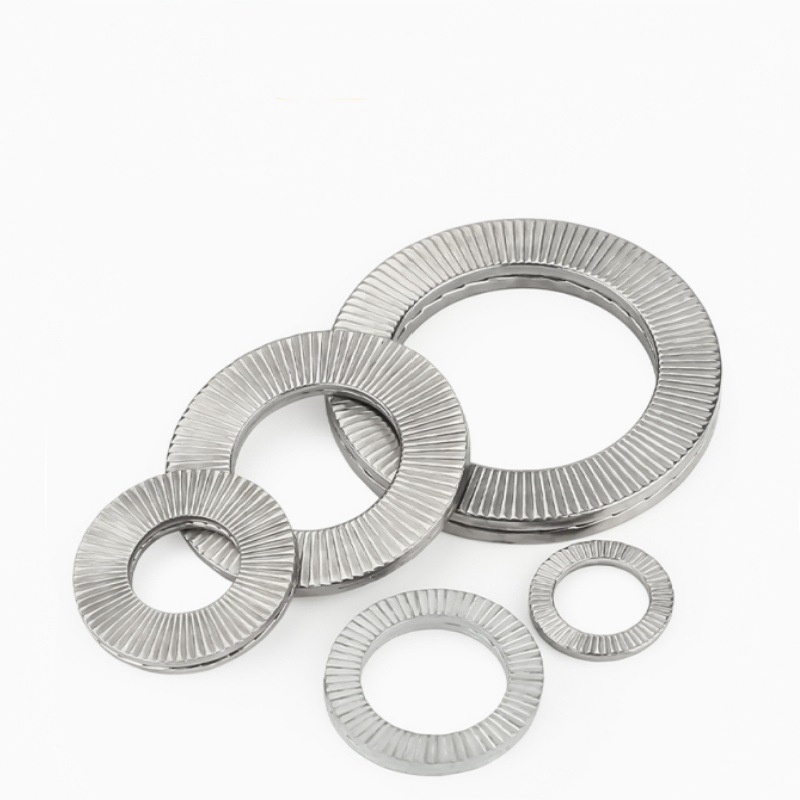

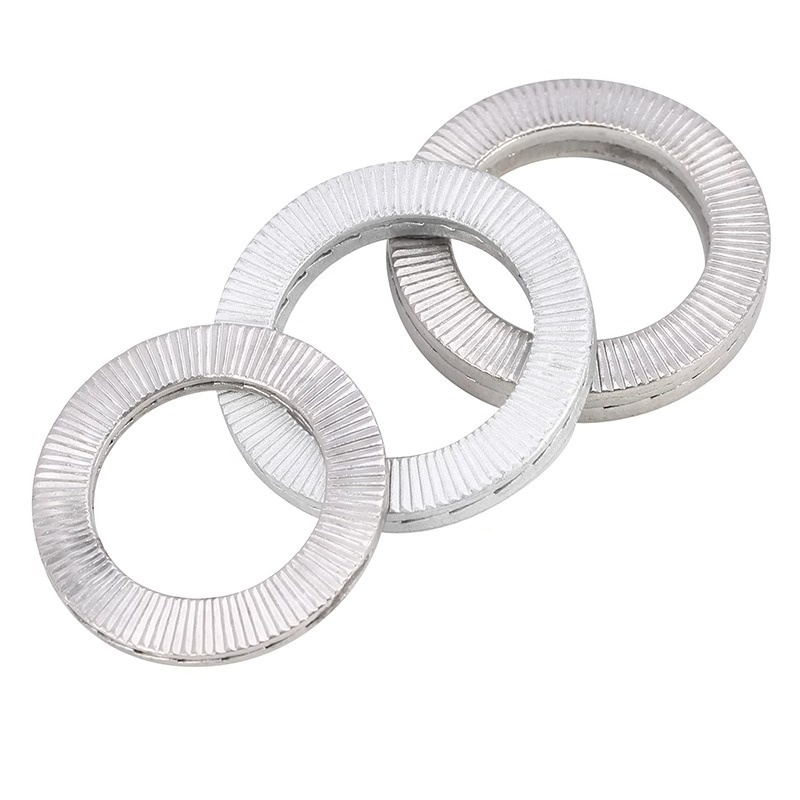

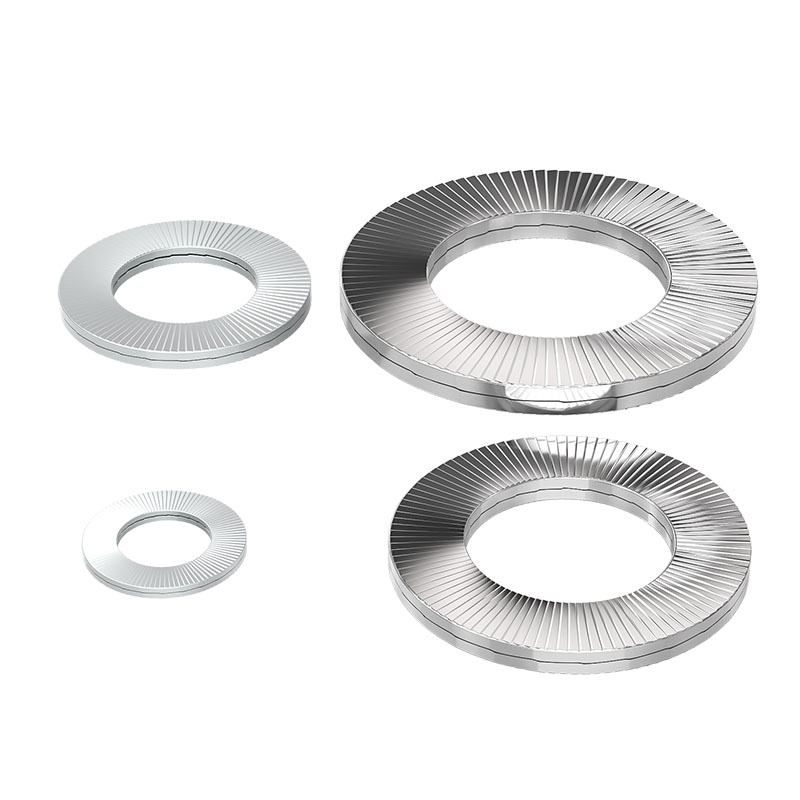

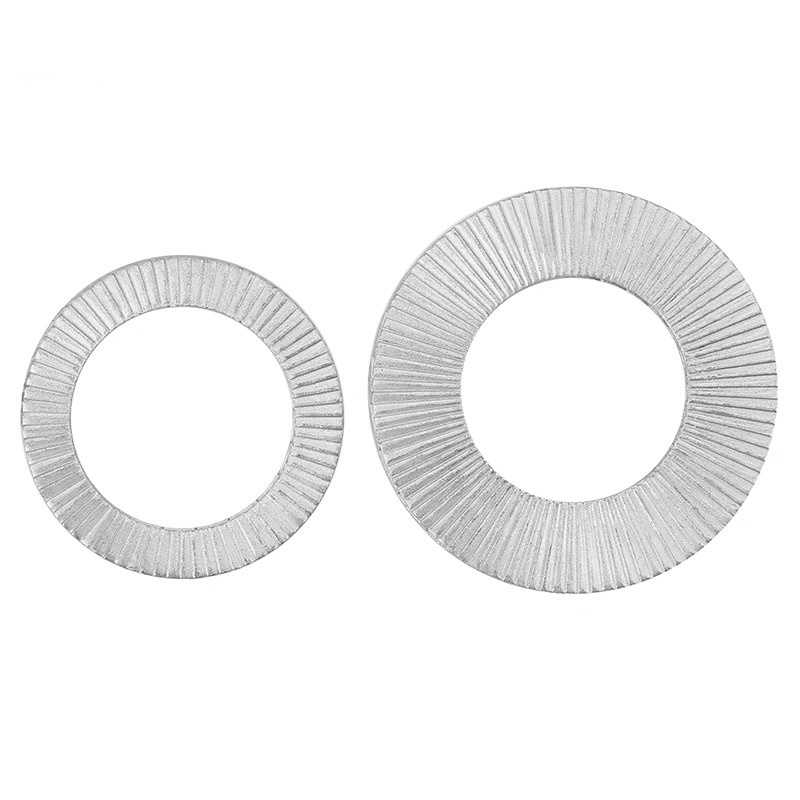

Niewzruszone, dwuskładane podkładki samoblokujące

Xiaoguo® jest wiodącym światowym eksporterem wysokiej jakości przemysłowych elementów złącznych. Niewzruszalne Podwójne podkładki samozabezpieczające to specjalistyczne elementy elementów złącznych zaprojektowane w celu zapewnienia wyjątkowej odporności na poluzowanie pod wpływem wibracji i obciążeń dynamicznych.

Model:DIN 25201

Wyślij zapytanie

Opis produktu

Niewzruszone, podwójne podkładki samozabezpieczające to specjalne elementy mocujące, które zapobiegają poluzowaniu się śrub lub nakrętek na skutek drgań, zmian temperatury lub ruchomych obciążeń. Działają na dwa sposoby, aby zabezpieczyć rzeczy przed wibracjami i nie potrzebujesz dodatkowych klejów, pokręconych gwintów ani innych narzędzi blokujących. Właśnie dlatego są niezbędne w przypadku krytycznych komponentów pracujących w trudnych warunkach — w końcu bezpieczeństwo i niezawodność to podstawowe wymagania. Komponenty te nie tylko skutecznie zmniejszają częstotliwość konserwacji, ale także zasadniczo zmniejszają prawdopodobieństwo awarii, zapewniając solidną podstawę do stabilnej pracy sprzętu.

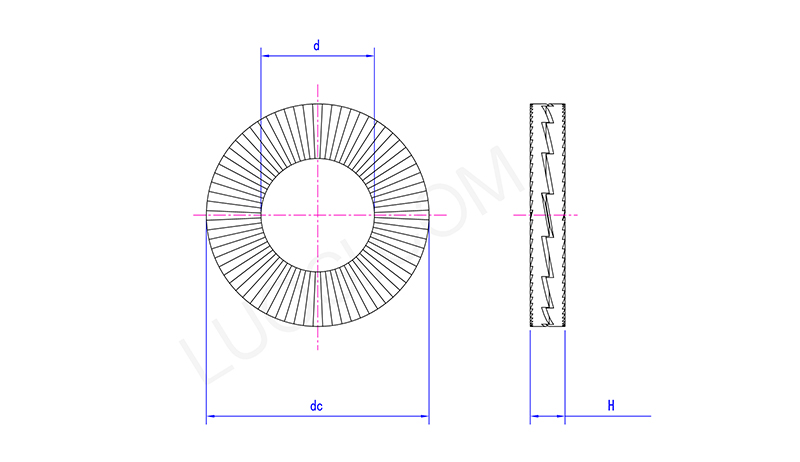

pon	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
dmaks	5.5	6.6	8.8	10.9	13.2	15.4	17.2	19.7	21.6	23.6	25.5
min	5.3	6.3	8.6	10.5	12.8	15	16.8	19.3	21.2	23.2	25.1
maks. prąd stały	9.2	11	13.7	16.8	19.7	23.2	25.6	29.2	30.9	34.7	39.2
min prądu stałego	8.8	10.6	13.3	16.3	19.3	22.8	25.2	28.8	30.5	34.3	38.8
Maks. wys	2.05	2.05	2.75	2.75	2.75	3.65	3.65	3.65	3.65	3.65	3.65
Hmin	1.55	1.55	2.25	2.25	2.25	3.15	3.15	3.15	3.15	3.15	3.15

Szczegóły produktu:

Niewzruszone, podwójnie składane podkładki samozabezpieczające działają dzięki swojej dwuczęściowej konstrukcji. Jedna strona ma małe wypukłości, które wbijają się w powierzchnię, z którą jest połączona, jak wspornik. Druga strona ma podniesione, nachylone części lub małe kliny. Kiedy dokręcasz łącznik, te nachylone części podnoszą wewnętrzne wypustki podkładki, tworząc silny, stały, przypominający sprężynę nacisk na łeb śruby lub nakrętki. To dwukierunkowe blokowanie wykorzystuje zarówno tarcie, jak i siłę sprężyny, aby zapobiec obracaniu się przedmiotów — lepiej niż w przypadku większości innych sposobów.

Unshakeable Two Fold Self Locking Washers

W jaki sposób mechanizm blokujący niewzruszonych, podwójnie składanych podkładek samozabezpieczających faktycznie działa, aby zapobiec poluzowaniu?

Niewzruszone, podwójne podkładki samoblokujące mają układ dwóch pierścieni, który nie jest taki jak zwykle. Pierścień wewnętrzny podkładki przylega ściśle do łącznika jak śruba, podczas gdy pierścień zewnętrzny mocno dociska powierzchnię, do której jest przymocowany. Razem te dwie części wytwarzają znaczne tarcie i pewne napięcie, które zapobiega obracaniu się i poluzowaniu elementu złącznego nawet podczas wibracji. Działają lepiej niż zwykłe podkładki płaskie lub sprężyste.
